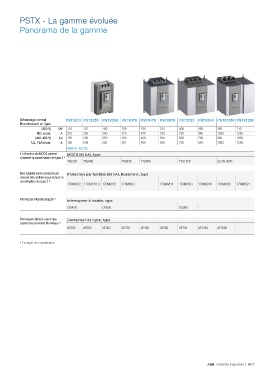

PSTX - La gamme évoluée

Panorama de la gamme

Démarrage normal PSTX210 PSTX250 PSTX300 PSTX370 PSTX470 PSTX570 PSTX720 PSTX840 PSTX1050 PSTX1250
Branchement en ligne
(400 V) kW 110 132 160 200 250 315 400 450 560 710
IEC, maxi. A 210 250 300 370 470 570 720 840 1050 1250
(440-480 V) hp 150 200 250 300 400 500 600 700 900 1000
UL, FLA maxi. A 192 248 302 361 480 590 720 840 1062 1250
400 V, 40 ºC
L'utilisation du MCCB permet MCCB (50 kA), type
d'obtenir la coordination de type 1 1)
T4S320 T5S400 T5S630 T7S800 T7S1250 E2.2N 2000

Des fusibles semi-conducteurs Protection par fusibles (65 kA), Bussmann, type
doivent être utilisés pour obtenir la
coordination de type 2 1)
170M5812 170M5813 170M6812 170M6813 170M6814 170M8554 170M6018 170M6020 170M6021

Interrupteur fusible adapté 1) Interrupteur à fusible, type
OS400 OS630 OS800 -

Nécessaire dans le cas d'une Contacteur de ligne, type
protection par relais thermique 1)
AF205 AF265 AF305 AF370 AF460 AF580 AF750 AF1350 AF1650 -

1) Exemple de coordination.

ABB Contrôle industriel | 4/27
