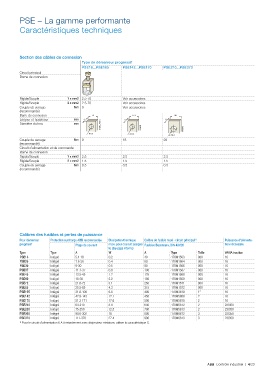

PSE – La gamme performante

Caractéristiques techniques

Section des câbles de connexion
Type de démarreur progressif
PSE18...PSE105 PSE142...PSE170 PSE210...PSE370
Circuit principal
Borne de connexion

Rigide/Souple 1 x mm2 2.5-70 Voir accessoires
Rigide/Souple 2 x mm2 2.5-70 Voir accessoires
Couple de serrage Nm 9 Voir accessoires
(recommandé)
Barre de connexion 17.5 20
Largeur et épaisseur mm 5 5
Diamètre du trou mm
E1858D E1859D
ø 8.5
ø 10.2
Couple de serrage Nm 9 18 28
(recommandé)
Circuit d'alimentation et de commande
Borne de connexion
Rigide/Souple 1 x mm2 2.5 2.5 2.5
Rigide/Souple 2 x mm2 1.5 1.5 1.5
Couple de serrage Nm 0.5 0.5 0.5
(recommandé)

Calibres des fusibles et pertes de puissance
Pour démarreur Protection surcharge ABB recommandée Dissipation thermique Calibre de fusible maxi - circuit principal 1) Puissance d'alimenta-
progressif Plage de courant maxi. pour courant assigné Fusibles Bussmann, DIN 43 620 tion nécessaire
Ie (by-pass interne)
Type Type A W A Type Taille VA/VA traction
PSE18 Intégré 5.4-18 0.2 40 170M1563 000 16
PSE25 Intégré 7.5-25 0.4 50 170M1564 000 16
PSE30 Intégré 9-30 0.5 80 170M1566 000 16
PSE37 Intégré 11.1-37 0.8 100 170M1567 000 16
PSE45 Intégré 13.5-45 1.2 125 170M1568 000 16
PSE60 Intégré 18-60 2.2 160 170M1569 000 16
PSE72 Intégré 21.6-72 3.1 250 170M1571 000 16
PSE85 Intégré 25.5-85 4.3 315 170M1572 000 16
PSE105 Intégré 31.8-106 6.6 400 170M3819 1* 16
PSE142 Intégré 42.9-143 12.1 450 170M5809 2 16
PSE170 Intégré 51.3-171 17.6 500 170M5810 2 16
PSE210 Intégré 63-210 8.8 630 170M5812 2 23/350
PSE250 Intégré 75-250 12.5 700 170M5813 2 23/350
PSE300 Intégré 90.6-302 18 800 170M6812 3 23/350
PSE370 Intégré 111-370 27.4 900 170M6813 3 23/350
1) Pour le circuit d'alimentation 6 A à retardement avec disjoncteur miniature, utiliser la caractéristique C.

ABB Contrôle industriel | 4/2 3
