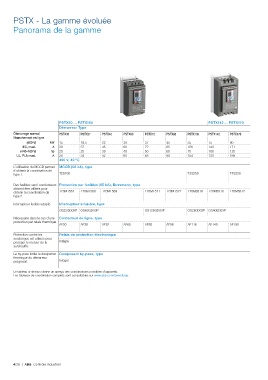

PSTX - La gamme évoluée

Panorama de la gamme

PSTX30 ... PSTX105 PSTX142 ... PSTX170
Démarreur Type
Démarrage normal PSTX30 PSTX37 PSTX45 PSTX60 PSTX72 PSTX85 PSTX105 PSTX142 PSTX170
Branchement en ligne
(400 V) kW 15 18.5 22 30 37 45 55 75 90
IEC, maxi. A 30 37 45 60 72 85 106 143 171
(440-480 V) hp 20 25 30 40 50 60 75 100 125
UL, FLA maxi. A 28 34 42 60 68 80 104 130 169
400 V, 40 ºC
L'utilisation du MCCB permet MCCB (50 kA), type
d'obtenir la coordination de
type 1. T2S160 T3S250 T4S250

Des fusibles semi-conducteurs Protection par fusibles (65 kA), Bussmann, type
doivent être utilisés pour
obtenir la coordination de 170M1567 170M1568 170M1569 170M1571 170M1572 170M3819 170M5810 170M5812
type 2.
Interrupteur fusible adapté Interrupteur à fusible, type
OS32GD03P OS63GD03P OS125GD03P OS250D03P OS400D03P
Nécessaire dans le cas d'une Contacteur de ligne, type
protection par relais thermique.
AF30 AF38 AF52 AF65 AF80 AF96 AF116 AF140 AF190
Protection contre les Relais de protection électronique
surcharges est utilisée pour
protéger le moteur de la Intégré
surchauffe.
Le by-pass limite la dissipation Composant by-pass, type
thermique du démarreur
progressif. Intégré

Le tableau ci-dessus donne un aperçu des combinaisons possibles d’appareils.
Les tableaux de coordination complets sont consultables sur www.abb.com/lowvoltage
