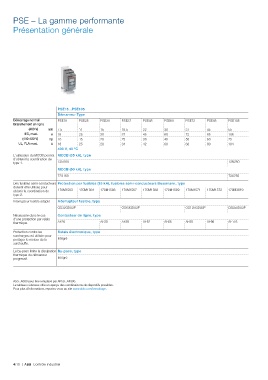

PSE – La gamme performante

Présentation générale

PSE18...PSE105
Démarreur Type
Démarrage normal PSE18 PSE25 PSE30 PSE37 PSE45 PSE60 PSE72 PSE85 PSE105
Branchement en ligne
(400 V) kW 7.5 11 15 18.5 22 30 37 45 55
IEC, maxi. A 18 25 30 37 45 60 72 85 106
(440-480 V) hp 10 15 20 25 30 40 50 60 75
UL, FLA maxi. A 18 25 28 34 42 60 68 80 104
400 V, 40 ºC
L'utilisation du MCCB permet MCCB (35 kA), type
d'obtenir la coordination de
type 1. T2N160 T3N250
MCCB (50 kA), type
T2S160 T3S250
Des fusibles semi-conducteurs Protection par fusibles (85 kA), fusibles semi-conducteurs Bussmann, type
doivent être utilisés pour
obtenir la coordination de 170M1563 170M1564 170M1566 170M1567 170M1568 170M1569 170M1571 170M1572 170M3819
type 2.
Interrupteur fusible adapté Interrupteur fusible, type
OS32GD03P OS63GD03P OS125GD03P OS250D03P
Nécessaire dans le cas Contacteur de ligne, type
d'une protection par relais
thermique. AF26 AF30 AF38 AF52 AF65 AF80 AF96 AF116

Protection contre les Relais électronique, type
surcharges est utilisée pour
protéger le moteur de la Intégré
surchauffe.
Le by-pass limite la dissipation By-pass, type
thermique du démarreur
progressif. Intégré

A50...A300 peut être remplacé par AF50...AF300.
Le tableau ci-dessus offre un aperçu des combinaisons de dispositifs possibles.
Pour plus d'informations, reportez-vous au site www.abb.com/lowvoltage.
