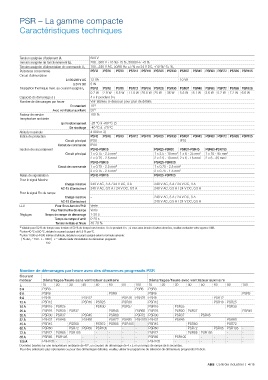

PSR – La gamme compacte

Caractéristiques techniques

600 V
Tension assignée d'isolement U i
208...600 V +10 %/-15 %, 50/60 Hz ±5 %
Tension assignée de fonctionnement U e
100...240 V AC, 50/60 Hz ±5 % ou 24 V DC, +10 %/-15 %,
Tension assignée d'alimentation de commande U s
Puissance consommée PSR3 PSR6 PSR9 PSR12 PSR16 PSR25 PSR30 PSR37 PSR45 PSR60 PSR72 PSR85 PSR105
Circuit d'alimentation
à 100-240 V AC 12 VA 10 VA
à 24 V DC 5 W
Dissipation thermique maxi. au courant assigné I e PSR3 PSR6 PSR9 PSR12 PSR16 PSR25 PSR30 PSR37 PSR45 PSR60 PSR72 PSR85 PSR105
0.7 W 2.9 W 6.5 W 11.5 W 20.5 W 25 W 36 W 5.5 W 8.1 W 3.6 W 5.2 W 7.2 W 6.6 W
Capacité de démarrage à I r 4 x Ir pendant 6 s
Nombre de démarrages par heure Voir tableau ci-dessous pour plus de détails
En standard 10 1)
Avec ventilateur auxiliaire 20 1)
Facteur de service 100 %
Température ambiante
En fonctionnement -25 ºC à +60 ºC 2)
De stockage -40 ºC à +70 ºC
Altitude maximale 4 000 m 3)
Indice de protection PSR3 PSR6 PSR9 PSR12 PSR16 PSR25 PSR30 PSR37 PSR45 PSR60 PSR72 PSR85 PSR105
Circuit principal IP20 IP10
Circuit de commande IP20
Section de raccordement PSR3-PSR16 PSR25-PSR30 PSR37-PSR45 PSR60-PSR105
Circuit principal 1 x 0.75 - 2.5 mm² 1 x 2.5 - 10 mm² 1 x 6 - 35 mm² 1 x 10 - 95 mm²
2 x 0.75 - 2.5 mm² 2 x 2.5 - 10 mm² 2 x 6 - 16 mm² 2 x 6 - 35 mm²
PSR3-PSR16 PSR25-PSR105
Circuit de commande 1 x 0.75 - 2.5 mm² 1 x 0.75 - 2.5 mm²
2 x 0.75 - 2.5 mm² 2 x 0.75 - 1.5 mm²
Relais de signalisation PSR3-PSR16 PSR25-PSR105
Pour le signal Marche
Charge résistive 240 V AC, 3 A / 24 V DC, 3 A 240 V AC, 3 A / 24 V DC, 3 A
AC-15 (Contacteur) 240 V AC, 0.5 A / 24 V DC, 0.5 A 240 V AC, 0.5 A / 24 V DC, 0.5 A
Pour le signal Fin de rampe
Charge résistive – 240 V AC, 3 A / 24 V DC, 3 A
AC-15 (Contacteur) – 240 V AC, 0.5 A / 24 V DC, 0.5 A
LED Pour Sous-tension/Prêt Verte
Pour Marche/Fin de rampe Verte
Réglages Temps de rampe de démarrage 1-20 s
Temps de rampe d'arrêt 0-20 s
Tension initiale et finale 40-70 %
1) Valable pour 50 % de temps sous tension et 50 % de temps hors tension. 4 x Ie pendant 6 s. ; si vous avez besoin d'autres données, veuillez contacter votre agence ABB.
2) Entre 40 ºC et 60 ºC, réduire le courant assigné de 0.8 % par ºC.
3) Entre 1 000 et 4 000 mètres d'altitude, réduire le courant assigné selon la formule suivante :
[ % de I e = 100 - x - 1000 ] x = altitude réelle d'installation du démarreur progressif.
150

Nombre de démarrages par heure avec des démarreurs progressifs PSR
Courant
moteur Démarrages/heure sans ventilateur auxiliaire Démarrages/heure avec ventilateur auxiliaire
10 20 30 40 50 60 80 100 10 20 30 40 50 60 80 100
I e
3 A PSR3... PSR6 PSR3
6 A PSR6 PSR9 PSR6 PSR9
9 A PSR9 PSR12 PSR16 PSR25 PSR9 PSR12
12 A PSR12 PSR16 PSR25 PSR30 PSR12 PSR16 PSR25
16 A PSR16 PSR25 PSR30 PSR37 PSR16 PSR25 PSR30
25 A PSR25 PSR30 PSR37 PSR45 PSR60 PSR25 PSR30 PSR37 PSR45
30 A PSR30 PSR37 PSR45 PSR60 PSR72 PSR30 PSR37 PSR45
37 A PSR37 PSR45 PSR60 PSR72 PSR85 PSR105 PSR37 PSR45 PSR60
45 A PSR45 PSR60 PSR72 PSR85 PSR105 - PSR45 PSR60 PSR72
60 A PSR60 PSR72 PSR85 PSR105 - - PSR60 PSR72 PSR85 PSR105 -
72 A PSR72 PSR85 PSR105 - - - - PSR72 PSR85 PSR105 - -
85 A PSR85 PSR105 - - - - - PSR85 PSR105 - - - -
105 A PSR105 - - - - - - - PSR105 - - - - - -
Données basées sur une température ambiante de 40°, un courant de démarrage de 4 x I e et un temps de rampe de 6 secondes.
Pour des sélections plus optimisées ou pour des démarrages difficiles, veuillez utiliser le programme de sélection de démarreurs progressifs ProSoft.
