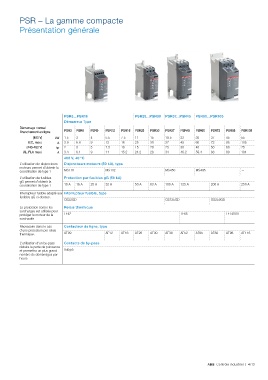

PSR – La gamme compacte

Présentation générale

PSR3...PSR16 PSR25...PSR30 PSR37...PSR45 PSR60...PSR105
Démarreur Type
Démarrage normal
Branchement en ligne PSR3 PSR6 PSR9 PSR12 PSR16 PSR25 PSR30 PSR37 PSR45 PSR60 PSR72 PSR85 PSR105
(400 V) kW 1.5 3 4 5.5 7.5 11 15 18.5 22 30 37 45 55
IEC, maxi. A 3.9 6.8 9 12 16 25 30 37 45 60 72 85 105
(440-480 V) hp 2 3 5 7.5 10 15 20 25 30 40 50 60 75
UL, FLA maxi. A 3.4 6.1 9 11 15.2 24.2 28 34 46.2 59.4 68 80 104
400 V, 40 ºC
L'utilisation de disjoncteurs Disjoncteurs moteurs (50 kA), type
moteurs permet d'obtenir la
coordination de type 1 MS116 MS132 MS450 MS495 —
L'utilisation de fusibles Protection par fusibles gG (50 kA)
gG permet d'obtenir la
coordination de type 1 10 A 16 A 25 A 32 A 50 A 63 A 100 A 125 A 200 A 250 A
Interrupteur fusible adapté aux Interrupteur fusible, type
fusibles gG ci-dessus.
OS32GD OS125GD OS250GD
La protection contre les Relais thermique
surcharges est utilisée pour
protéger le moteur de la TF42 TF65 TF140DU
surchauffe
Nécessaire dans le cas Contacteur de ligne, type
d'une protection par relais
thermique. AF09 AF12 AF16 AF26 AF30 AF38 AF52 AF65 AF80 AF96 AF116

L'utilisation d'un by-pass Contacts de by-pass
réduira la perte de puissance
et permettra un plus grand Intégré
nombre de démarrages par
heure

ABB Contrôle industriel | 4/13
