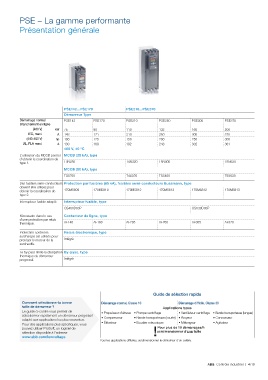

PSE – La gamme performante

Présentation générale

PSE142...PSE170 PSE210...PSE370
Démarreur Type
Démarrage normal PSE142 PSE170 PSE210 PSE250 PSE300 PSE370
Branchement en ligne
(400 V) kW 75 90 110 132 160 200
IEC, maxi. A 143 171 210 250 300 370
(440-480 V) hp 100 125 150 200 250 300
UL, FLA maxi. A 130 169 192 248 302 361
400 V, 40 ºC
L'utilisation du MCCB permet MCCB (35 kA), type
d'obtenir la coordination de
type 1. T3N250 T4N320 T5N400 T5N630
MCCB (50 kA), type
T3S250 T4S320 T5S400 T5S630
Des fusibles semi-conducteurs Protection par fusibles (85 kA), fusibles semi-conducteurs Bussmann, type
doivent être utilisés pour
obtenir la coordination de 170M5809 170M5810 170M5812 170M5813 170M6812 170M6813
type 2.
Interrupteur fusible adapté Interrupteur fusible, type
OS400D03P OS630D03P
Nécessaire dans le cas Contacteur de ligne, type
d'une protection par relais
thermique. AF140 AF190 AF205 AF265 AF305 AF370

Protection contre les Relais électronique, type
surcharges est utilisée pour
protéger le moteur de la Intégré
surchauffe.
Le by-pass limite la dissipation By-pass, type
thermique du démarreur
progressif. Intégré

Guide de sélection rapide
Comment sélectionner la bonne Démarrage normal, Classe 10 Démarrage difficile, Classe 30
taille de démarreur ? Applications types
Le guide ci-contre vous permet de • Propulseur d'étrave • Pompe centrifuge • Ventilateur centrifuge • Bande transporteuse (longue)
sélectionner rapidement un démarreur progressif
adapté aux applications les plus courantes. • Compresseur • Bande transporteuse (courte) • Broyeur • Concasseur
Pour des applications plus spécifiques, vous • Élévateur • Escalier mécanique • Mélangeur • Agitateur
!
pouvez utiliser ProSoft, un logiciel de Pour plus de 10 démarrages/h
sélection disponible à l'adresse surdimensionner d'une taille
www.abb.com/lowvoltage.
Pour les applications difficiles, surdimensionner le démarreur d'un calibre.

ABB Contrôle industriel | 4/19
