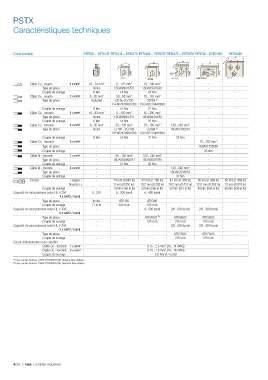

PSTX

Caractéristiques techniques

Circuit principél PSTX30 ... PSTX105 PSTX142 ... PSTX170 PSTX210 ... PSTX370 PSTX470 ... PSTX570 PSTX720 ... PSTX1050 PSTX1250
50
27
25 8
17.5 20 40
6
5 5 6
22.5
22.5
E1858D E1859D ø 6.5 E1860D E1861D
ø 8.5 ø 10.2 ø 10.5 ø 6.5 ø 12.5 ø 13
Câble Cu - souple 1 x mm 2 10...70 mm 2 6...120 mm 2 16...240 mm 2 - - -
Type de pince Inclus 1SDA066917R1 1SDA055016R1 - - -
Couple de serrage 8 Nm 14 Nm 25 Nm - - -
Câble Cu - souple 2 x mm 2 6...35 mm 2 50...95 mm 2 70...185 mm 2 - - -
1)
Type de pince Included LZ185-2C/120 OZXB4 - - -
1SFN074709R1000 1SCA022194R0890
Couple de serrage 8 Nm 16 Nm 22 Nm - - -
Câble Cu - toronné 1 x mm 2 10...95 mm 2 6...150 mm 2 16...300 mm 2 - - -
Type de pince Inclus 1SDA066917R1 1SDA055016R1 - - -
Couple de serrage 8 Nm 14 Nm 25 Nm - - -
Câble Cu - toronné 2 x mm 2 6...35 mm 2 50...120 mm 2 70...185 mm 2 120...240 mm 2 - -
Type de pince Inclus LZ185 - 2C/120 OZXB4 1) 1SDA013922R1 - -
1SFN074709R1000 1SCA022194R0890
Couple de serrage 8 Nm 16 Nm 22 Nm 35 Nm - -
Câble Cu - toronné 3 x mm 2 - - - - 70...185 mm 2 -
Type de pince - - - - 1SDA013956R1 -
Couple de serrage - - - - 45 Nm -
Câble Al - toronné 1 x mm 2 - 95...185 mm 2 185...240 mm 2 - - -
Type de pince - 1SDA0549881R1 1SDA055020R1 - - -
Couple de serrage - 31 Nm 43 Nm - - -
Câble Al - toronné 2 x mm 2 - - - 120...240 mm 2 - -
Type de pince - - - 1SDA023380R1 - -
Couple de serrage - - - 31 Nm - -
Cosses Largeur ≤ - 24 mm (0.945 in) 32 mm (1.260 in) 47 mm (1.850 in) 50 mm (1.969 in) 50 mm (1.969 in)
ø L
Diamètre ≥ - 8 mm (0.355 in) 10.2 mm (0.402 in) 10.5 mm (0.413 in) 12.5 mm (0.492 in) 13 mm (0.519 in)
Couple de serrage - 18 Nm (160 in lb) 28 Nm (248 in lb) 35 Nm (310 in lb) 45 Nm (398 in lb) 45 Nm (398 in lb)
Capacité de raccordement selon UL / CSA 6...2/0 6...300 kcmil 4...400 kcmil - - -
1 x AWG / kcmil
Type de pince Inclus ATK185 ATK300 - - -
Couple de serrage 71 in lb 300 in lb 375 in lb - - -
Capacité de raccordement selon UL / CSA - - 4...500 kcmil 2/0...500 kcmil 2/0...500 kcmil -
2 x AWG / kcmil
Type de pince - - ATK300/2 2 ) ATK580/2 ATK580/2 -
Couple de serrage - - 375 in lb 375 in lb 375 in lb -
Capacité de raccordement selon UL / CSA - - - 2/0...500 kcmil 2/0...500 kcmil -
3 x AWG / kcmil
Type de pince - - - ATK750/3 ATK750/3 -
Couple de serrage - - - 375 in lb 375 in lb -
Circuit d'alimentation et de contrôle
2
Câble Cu - toronné 1 x mm 2 0.75…2.5 mm (19...14 AWG)
Câble Cu - toronné 2 x mm 2 0.75…1.5 mm (19...16 AWG)
2
Couple de serrage 0.5 Nm (4.4 in lb)
1) Des cache-bornes 1SFN125406R1000 doivent être utilisés.
2) Des cache-bornes 1SFN125406R1000 peuvent être utlisés.
