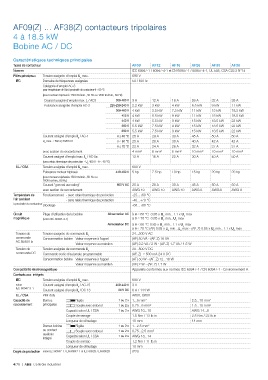

AF09(Z) ... AF38(Z) contacteurs tripolaires

4 à 18.5 kW
Bobine AC / DC

Caractéristiques techniques principales
Types de contacteur AF09 AF12 AF16 AF26 AF30 AF38
Normes IEC 60947-1 / 60947-4-1 et EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
Pôles principaux Tension assignée d'emploi U max. 690 V
e
IEC Domaine de fréquences assignées 50 / 60 Hz
Catégorie d'emploi AC-3
pour température de l'air à proximité du contacteur θ ≤ 60 °C
(pour moteurs triphasés 1500 trs/min., 50 Hz ou 1800 trs/min., 60 Hz)
Courant assigné d'emploi max. I / AC3 380-400 V 9 A 12 A 18 A 26 A 32 A 38 A
e
Puissance assignée d'emploi AC-3 220-230-240 V 2.2 kW 3 kW 4 kW 6.5 kW 9 kW 11 kW
380-400 V 4 kW 5.5 kW 7.5 kW 11 kW 15 kW 18.5 kW
415 V 4 kW 5.5 kW 9 kW 11 kW 15 kW 18.5 kW
440 V 4 kW 5.5 kW 9 kW 15 kW 18.5 kW 22 kW
500 V 5.5 kW 7.5 kW 9 kW 15 kW 18.5 kW 22 kW
690 V 5.5 kW 7.5 kW 9 kW 15 kW 18.5 kW 22 kW
Courant assigné d'emploi I / AC-1 θ ≤ 40 °C 25 A 28 A 30 A 45 A 50 A 50 A
e
U max. ≤ 690 V, 50/60 Hz θ ≤ 60 °C 25 A 28 A 30 A 40 A 42 A 42 A
e
θ ≤ 70 °C 22 A 24 A 26 A 32 A 37 A 37 A
avec section de raccordement 4 mm² 6 mm² 6 mm² 10 mm² 10 mm² 10 mm²
Courant assigné d'emploi max. I / AC-8a 12 A 16 A 22 A 30 A 40 A 50 A
e
(sans relais thermique de protection - U 400 V - θ ≤ 40 °C)
e
UL / CSA Tension assignée d'emploi U max. 600 V
e
Puissance moteur triphasé 440-480 V 5 hp 7.5 hp 10 hp 15 hp 20 hp 20 hp
(pour moteurs triphasés 1500 trs/min., 50 Hz ou
1800 trs/min., 60 Hz)
Courant "general use rating" 600 V AC 25 A 28 A 30 A 45 A 50 A 50 A
avec section de raccordement AWG 10 AWG 10 AWG 10 AWG 8 AWG 8 AWG 8
Température de Fonctionnement - avec relais thermique de protection -25...+60 °C
l'air ambiant - sans relais thermique de protection -40...+70 °C
à proximité du contacteur Stockage -60...+80 °C

Circuit Plage d'utilisation de la bobine Alimentation AC à θ ≤ 60 °C 0.85 x U min...1.1 x U max
c
c
magnétique (selon IEC 60947-4-1) à θ ≤ 70 °C 0.85 x U min...U max
c
c
Alimentation DC à θ ≤ 60 °C 0.85 x U min...1.1 x U max
c
c
à θ ≤ 70 °C (AF) 0.85 x U min...U max - (AF..Z) 0.85 x U min...1.1 x U max
c
c
c
c
Tension de Tension assignée de commande U c 24...500 V AC
commande Consommation bobine Valeur moyenne à l'appel (AF) 50 VA - (AF..Z) 16 VA
AC 50/60 Hz
Valeur moyenne au maintien (AF) 2.2 VA / 2 W - (AF..Z) 1.7 VA / 1.5 W
Tension de Tension assignée de commande U c 20...500 V DC
commande DC Commande sortie d'automate programmable (AF..Z) ≥ 500 mA 24 V DC
Consommation bobine Valeur moyenne à l'appel (AF) 50 W - (AF..Z) 12...16 W
Valeur moyenne au maintien (AF) 2 W - (AF..Z) 1.7 W
Compatibilité électromagnétique Appareils conformes aux normes IEC 60947-1 / EN 60947-1 - Environnement A
Contacts aux. intégrés
IEC Tension assignée d'emploi U max. 690 V
e
selon Courant assigné d'emploi I / AC-15 400-440 V 3 A
e
IEC 60947-5-1
Courant assigné d'emploi I / DC-13 24 V DC 6 A / 144 W
e
UL / CSA Pilot duty A600, Q600
Capacité de Bornes Rigide 1 ou 2 x 1...6 mm² 2.5...10 mm²
raccordement principales Souple avec embout 1 ou 2 x 0.75...6 mm² 1.5...10 mm²
Capacité selon UL / CSA 1 ou 2 x AWG 16...10 AWG 14...8
Couple de serrage 1.5 Nm / 13 lb.in 2.5 Nm / 22 lb.in
Longueur de dénudage 10 mm 14 mm
Bornes bobine Rigide 1 ou 2 x 1...2.5 mm²
ou contact Souple avec embout 1 ou 2 x 0.75...2.5 mm²
auxiliaire
intégré Capacité selon UL / CSA 1 ou 2 x AWG 18...14
Couple de serrage 1.2 Nm / 11 lb.in
Longueur de dénudage 10 mm
Degré de protection selon IEC 60947-1 / EN 60947-1 et IEC 60529 / EN 60529 IP20
