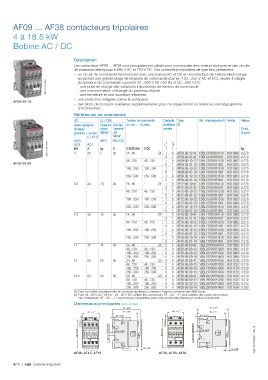

AF09 ... AF38 contacteurs tripolaires

4 à 18.5 kW
Bobine AC / DC

Description
Les contacteurs AF09 ... AF38 sont principalement utilisés pour commander des moteurs triphasés et des circuits
de puissance allant jusqu'à 690 V AC et 220 V DC. Ces contacteurs tripolaires de type bloc présentent :
– un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électronique
acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC), seules 4 plages
1SBC101011V0014 - une prise en charge des variations importantes de tension de commande
de tensions de commande couvrant 24...500 V 50 / 60 Hz et 20...500 V DC
- une consommation d'énergie du panneau réduite
- une fermeture et une ouverture séparées.
– une protection intégrée contre la surtension
AF09-30-10
– des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large gamme
d'accessoires.
Références de commande
IEC UL / CSA Tension de commande Contacts Type Réf. internationale @ Article Masse
Valeur assignée Puissance Courant Uc min. … Uc max. auxiliaires (1)
d'emploi moteur "general montés Cond.
puissance courant triphasé use (1 pce)
θ ≤ 40 °C rating"
400 V AC-1 480 V 600 V AC
1SBC101001V0014 kW A 25 hp A 25 V 50/60 Hz V DC (2) 1 0 AF09-30-10-41 1SBL137001R4110 H311000 0.270
AC-3
kg
24...60
5
4
-
AF09-30-10-12 1SBL137001R1210
H311002 0.270
48...130 48...130 0 1 1 0 AF09-30-01-41 1SBL137001R4101 H311010 0.270
AF26-30-00 0 1 AF09-30-01-12 1SBL137001R1201 H311012 0.270
100...250 100...250 1 0 AF09-30-10-13 1SBL137001R1310 H311003 0.270
0 1 AF09-30-01-13 1SBL137001R1301 H311013 0.270
250...500 250...500 1 0 AF09-30-10-14 1SBL137001R1410 H311004 0.310
0 1 AF09-30-01-14 1SBL137001R1401 H311014 0.310
5.5 28 7.5 28 24...60 - (2) 1 0 AF12-30-10-41 1SBL157001R4110 H311030 0.270
0 1 AF12-30-01-41 1SBL157001R4101 H311040 0.270
48...130 48...130 1 0 AF12-30-10-12 1SBL157001R1210 H311032 0.270
0 1 AF12-30-01-12 1SBL157001R1201 H311042 0.270
100...250 100...250 1 0 AF12-30-10-13 1SBL157001R1310 H311033 0.270
0 1 AF12-30-01-13 1SBL157001R1301 H311043 0.270
250...500 250...500 1 0 AF12-30-10-14 1SBL157001R1410 H311034 0.310
0 1 AF12-30-01-14 1SBL157001R1401 H311044 0.310
7.5 30 10 30 24...60 - (2) 1 0 AF16-30-10-41 1SBL177001R4110 H311060 0.270
0 1 AF16-30-01-41 1SBL177001R4101 H311070 0.270
48...130 48...130 1 0 AF16-30-10-12 1SBL177001R1210 H311062 0.270
0 1 AF16-30-01-12 1SBL177001R1201 H311072 0.270
100...250 100...250 1 0 AF16-30-10-13 1SBL177001R1310 H311063 0.270
0 1 AF16-30-01-13 1SBL177001R1301 H311073 0.270
250...500 250...500 1 0 AF16-30-10-14 1SBL177001R1410 H311064 0.310
0 1 AF16-30-01-14 1SBL177001R1401 H311074 0.310
11 45 15 45 24...60 - (2) 0 0 AF26-30-00-41 1SBL237001R4100 H311090 0.310
48...130 48...130 0 0 AF26-30-00-12 1SBL237001R1200 H311092 0.310
100...250 100...250 0 0 AF26-30-00-13 1SBL237001R1300 H311093 0.310
250...500 250...500 0 0 AF26-30-00-14 1SBL237001R1400 H311094 0.350
15 50 20 50 24...60 - (2) 0 0 AF30-30-00-41 1SBL277001R4100 H311120 0.310
48...130 48...130 0 0 AF30-30-00-12 1SBL277001R1200 H311122 0.310
100...250 100...250 0 0 AF30-30-00-13 1SBL277001R1300 H311123 0.310
250...500 250...500 0 0 AF30-30-00-14 1SBL277001R1400 H311124 0.350
18.5 50 20 50 24...60 - (2) 0 0 AF38-30-00-41 1SBL297001R4100 H311150 0.310
48...130 48...130 0 0 AF38-30-00-12 1SBL297001R1200 H311152 0.310
100...250 100...250 0 0 AF38-30-00-13 1SBL297001R1300 H311153 0.310
250...500 250...500 0 0 AF38-30-00-14 1SBL297001R1400 H311154 0.350
(1) Pour les autres arrangements de contacts auxiliaires, contacter l'agence commerciale ABB locale.
(2) Pour 24...60 V 50 / 60 Hz - 20...60 V DC, utiliser les contacteurs AF..-30-..-11 (voir tableau des codes de tension).
Les contacteurs AF..-30-..-11 ne sont pas compatibles avec une commande directe par sorties d'automate.
Dimensions principales mm, inches
77 3.03" 86 3.39"
35 1.38"
45 1.77" 71 2.80" 45 1.77" 2 x 80 3.15" 35 1.38" 2 x
ø 4.2 0.17"
5.5 0.22" M4 8-32 UNC 5.5 0.22" ø 4.2 0.17" M4 8-32 UNC
6 0.24" 6 0.24"
80 3.15" 35 mm EN/IEC 60715 5.5 0.22" 80 3.15" 60 2.36" 70 2.76" 35 mm EN/IEC 60715 5.5 0.22" 60 2.36" 70 2.76"
5 0.20" 1SBC101371S0301 - Rév. B 5 0.20"
10 0.39" 10 0.39"
5 0.20" 5 0.20"
AF09, AF12, AF16 AF26, AF30, AF38
