P. 810

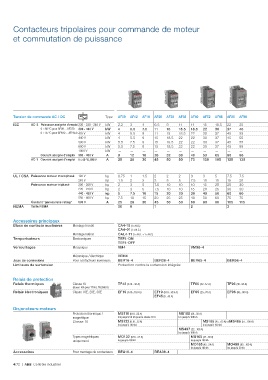

Contacteurs tripolaires pour commande de moteur
et commutation de puissance
Tension de commande AC / DC Type AF09 AF12 AF16 AF26 AF30 AF38 AF40 AF52 AF65 AF80 AF96 AF116 AF140 AF146 AF190 AF205 AF265 AF305 AF370 AF400 AF460 AF580 AF750 AF1250 AF1350 AF1650 AF2050 AF2650
IEC AC-3 Puissance assignée d’emploi 220 - 230 - 240 V kW 2.2 3 4 6.5 9 11 11 15 18.5 22 25 30 37 45 55 55 75 90 110 110 132 160 220 — 257 315 — —
θ ≤ 60 °C pour AF09 ... AF370 380 - 400 V kW 4 5.5 7.5 11 15 18.5 18.5 22 30 37 45 55 75 75 90 110 132 160 200 200 250 315 400 — 475 560 — —
θ ≤ 55 °C pour AF400 ... AF2650 415 V kW 4 5.5 9 11 15 18.5 22 30 37 45 55 55 75 75 90 110 132 160 200 220 250 355 425 — 500 600 — —
440 V kW 4 5.5 9 15 18.5 22 22 30 37 45 55 75 90 90 110 132 160 160 200 220 250 355 450 — 560 670 — —
500 V kW 5.5 7.5 9 15 18.5 22 22 30 37 45 55 75 90 90 110 132 160 200 250 250 315 400 520 — 560 700 — —
690 V kW 5.5 7.5 9 15 18.5 22 22 30 37 45 55 55 75 90 132 160 200 250 315 315 355 500 600 — 750 900 — —
1000 V kW — — — — — — — — — — — — — 75 110 132 132 132 132 220 280 355 400 — — — — —
Courant assigné d’emploi 380 - 400 V A 9 12 18 26 32 38 40 53 65 80 96 116 140 146 190 205 265 305 370 400 460 580 750 — 860 1050 — —
AC-1 Courant assigné d’emploi θ ≤ 40 °C, 690 V A 25 28 30 45 50 50 70 100 105 125 130 160 200 225 275 350 400 500 600 600 700 800 1050 1260 1350 1650 2050 2650
UL / CSA Puissance moteur monophasé 120 V hp 0.75 1 1.5 2 2 2 3 3 5 7.5 7.5 — — — — — — — — — — — — — — — — —
240 V hp 1.5 2 3 3 5 5 7.5 10 15 15 20 — — — — — — — — — — — — — — — — —
Puissance moteur triphasé 200 - 208 V hp 2 3 5 7.5 10 10 10 15 20 25 30 30 40 40 50 60 75 100 125 125 150 200 250 — — — — —
220 - 240 V hp 2 3 5 7.5 10 10 15 20 25 30 30 40 50 50 60 75 100 125 150 150 200 250 300 — 400 450 — —
440 - 480 V hp 5 7.5 10 15 20 20 30 40 50 60 60 75 100 100 125 150 200 250 300 350 400 500 600 — 800 900 — —
550 - 600 V hp 7.5 10 15 20 25 25 40 50 60 75 75 100 125 125 150 200 250 300 350 400 500 600 700 — 1000 1150 — —
Courant "general use rating" 600 V A 25 28 30 45 50 50 60 80 90 105 115 160 200 200 250 300 350 400 520 550 650 750 900 1210 1350 1650 2100 2700
NEMA Taille NEMA 00 0 — 1 — — 2 — — 3 — — 4 — — — 5 — — — 6 — 7 — — 8 — —
Accessoires principaux
Blocs de contacts auxiliaires Montage frontal CA4-10 (1 x N.O.)
CA4-01 (1 x N.C.)
Montage latéral CAL4-11 (1 x N.O. + 1 x N.C.) CAL19-11 (1 x N.O. + 1 x N.C.) CAL18-11 (1 x N.O. + 1 x N.C.)
Temporisateurs Électroniques TEF4-ON
TEF4-OFF
Verrouillages Mécanique VM4 VM96-4 VM19 (pour contacteurs de taille identique) VM750H VM1650H
VM750V
Mécanique / électrique VEM4
Jeux de connexions Pour contacteurs inverseurs BER16-4 BER38-4 BER65-4 BER96-4 BER140-4 BER205-4 BER370-4 BEM460-30 BEM750-30
Limiteurs de surtension Protection contre la surtension intégrée
Relais de protection
Relais thermiques Classe 10 TF42 (0.10…38 A) TF65 (22...67 A) TF96 (40...96 A) TF140DU (66...142 A) TA200DU (66...200 A)
(classe 10A pour TF140, TA200DU) θ ≤ 55 °C θ ≤ 55 °C
Relais électroniques Classe 10E, 20E, 30E EF19 (0.10…18.9 A) EF19 (0.10…18.9 A) EF65 (25...70 A) EF96 (36...100 A) EF146 (54...150 A) EF205 (63...210 A) EF370 (115...380 A) E500DU (150…500 A) E800DU (250…800 A) E1250DU (375…1250 A)
EF45 (9…45 A)
Disjoncteurs-moteurs Dispositifs de protection contre les courts-circuits
Protection thermique / MS116 (0.10...32 A) MS165 (28...50 A) Accessoires et disjoncteurs Tmax
magnétique lcs jusqu'à 50 kA pour la classe 10 A Ics jusqu'à 100 kA
Classe 10 MS132 (0.10...32 A) MS165 (45…63 A) et MS495 (57…100 A)
Ics jusqu'à 100 kA Ics jusqu'à 100 kA
MS497 (22…100 A)
Ics jusqu'à 100 kA
Types magnétiques MO132 (0.16...32 A) MS165 (32…65 A)
uniquement Ics jusqu'à 100 kA Ics jusqu'à 100 kA
MO165 (42…54 A) MO495 (63…100 A)
Ics jusqu'à 100 kA Ics jusqu'à 50 kA
Accessoires Pour montage de contacteurs BEA16-4 BEA38-4
4/72 | ABB Contrôle industriel
