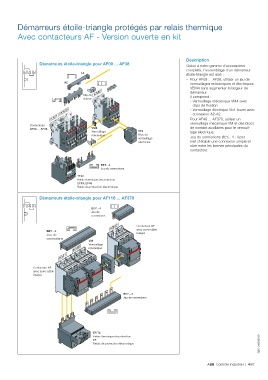

Démarreurs étoile-triangle protégés par relais thermique

Avec contacteurs AF - Version ouverte en kit

Description
Démarreurs étoile-triangle pour AF09 ... AF38 Grâce à notre gamme d'accessoires
complète, l'assemblage d'un démarreur
L Y A2 étoile-triangle est aisé :
– Pour AF09 ... AF38, utiliser un jeu de
A2 verrouillages mécaniques et électriques
VEM4 sans augmenter la largeur de
KM2 démarreur.
Clip de Il comprend :
fixation
- Verrouillage mécanique VM4 avec
clips de fixation
KM3 - Verrouillage électrique VE4 fourni avec
connexion A2-A2.
KM1 – Pour AF40 ... AF370, utiliser un
verrouillage mécanique VM et des blocs
Contacteurs
AF09 ... AF38 VM4 de contact auxiliaires pour le verrouil-
Verrouillage VE4 lage électrique.
mécanique Bloc de
verrouillage – Jeu de connexions BEY..-4 : il per-
électrique met d'établir une connexion simple et
sûre entre les bornes principales du
contacteur.

BEY..-4
Jeu de connexions
TF42
Relais thermique de protection
EF19, EF45
Relais de protection électronique

Démarreurs étoile-triangle pour AF116 ... AF370

L Y
BEY..-4
Jeu de
connexions
KM2 Contacteur AF
BEY..-4 avec serre-câble
Jeu de intégré
connexions
VM
KM3 Verrouillage
mécanique
KM1

Contacteur AF
avec serre-câble
intégré

BEY..-4
Jeu de connexions

TF/TA
1SBC101956S0301
Relais thermique de protection
EF
Relais de protection électronique

ABB Contrôle industriel | 4/67
