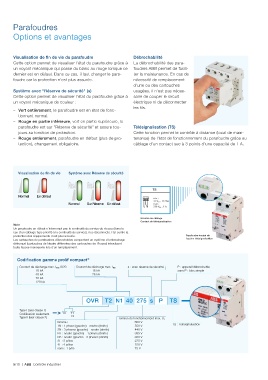

Parafoudres

Options et avantages

Visualisation de fin de vie du parafoudre Débrochabilité
Cette option permet de visualiser l'état du parafoudre grâce à La débrochabilité des para-
un voyant mécanique qui passe du blanc au rouge lorsque ce foudres ABB permet de facili-
dernier est en défaut. Dans ce cas, il faut changer le para- ter la maintenance. En cas de
foudre car la protection n'est plus assurée. nécessité de remplacement
d'une ou des cartouches
Système avec "Réserve de sécurité" (s) usagées, il n'est pas néces-
Cette option permet de visualiser l'état du parafoudre grâce à saire de couper le circuit
un voyant mécanique de couleur : électrique ni de déconnecter
les fils.
– Vert entièrement, le parafoudre est en état de fonc-
tionnent normal.
– Rouge en partie inférieure, vert en partie supérieure, le
parafoudre est sur "Réserve de sécurité" et assure tou- Télésignalisation (TS)
jours sa fonction de protection. Cette fonction permet le contrôle à distance (local de main-
– Rouge entièrement, parafoudre en défaut (plus de pro- tenance) de l'état de fonctionnement du parafoudre grâce au
tection), changement obligatoire. câblage d'un contact sec à 3 points d'une capacité de 1 A.

Visualisation de fin de vie Système avec Réserve de sécurité

Normal En défaut
Normal Sur Réserve En défaut

Schéma de câblage
Contact de télésignalisation
Note
Un parafoudre en défaut n'interrompt pas la continuité de service du réseau (dans le
cas d'un câblage type priorité à la continuité de service), il se déconnecte. Par contre la
protection des équipements n'est plus assurée. Parafoudre équipé de
Les cartouches de parafoudres débrochables comportent un système d'embrochage l'option télésignalisation
détrompé (cartouches de Neutre différentes des cartouches de Phases) interdisant
toute fausse manoeuvre lors d'un remplacement.

Codification gamme proM compact ®
Courant de décharge max. I max 8/20 Courant de décharge max. I imp s : avec réserve de sécurité P : appareil débrochable
15 kA 15 kA sans P : bloc simple
40 kA 25 kA
70 kA
120 kA

OVR T2 N1 40 275 s P TS

Type I (test classe 1)
Codification seulement —> HL T1
Type II (test classe 2) T2 Tension de fonctionnement max. U c
Réseau 660 V
1N : 1 phase (gauche) - neutre (droite) 550 V TS : Télésignalisation
3N : 3 phases (gauche) - neutre (droite) 440 V
N1 : neutre (gauche) - 1 phase (droite) 385 V
N3 : neutre (gauche - 3 phases (droite) 320 V
3L : 3 pôles 275 V
4L : 4 pôles 150 V
sans : 1 pôle 75 V
