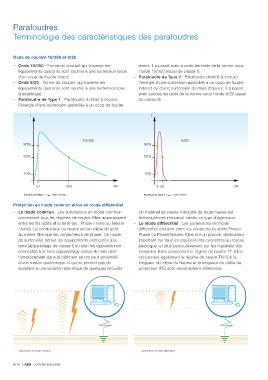

Parafoudres

Terminologie des caractéristiques des parafoudres

Onde de courant 10/350 et 8/20

– Onde 10/350 : Forme du courant qui traverse les direct. Il a passé avec succès les tests de la norme sous
équipements quand ils sont soumis à une surtension issue l'onde 10/350 (essai de classe I).
d'un coup de foudre direct. – Parafoudre de Type 2 : Parafoudre destiné à écouler
– Onde 8/20 : Forme du courant qui traverse les l'énergie d'une surtension assimilée à un coup de foudre
équipements quand ils sont soumis à une surtension (peu indirect ou d'une surtension de main d'œuvre. Il a passé
énergétique). avec succès les tests de la norme sous l'onde 8/20 (essai
– Parafoudre de Type 1 : Parafoudre destiné à écouler de classe II).
l'énergie d'une surtension assimilée à un coup de foudre

I I

10/350 8/20
90% 90%

50% 50%

10% 10%

10 350 µs 8 20 µs

Parafoudres Type 1 - I imp : onde courant Parafoudres Type 2 - I max : onde courant
Protection en mode commun et/ou en mode différentiel
– Le mode commun : Les surtensions en mode commun Un matériel de classe II éloigné de toute masse est
concernent tous les régimes de neutre. Elles apparaissent théoriquement immunisé contre ce type d'agression.
entre les fils actifs et la terre (ex : Phase / terre ou Neutre – Le mode différentiel : Les surtensions en mode
/ terre). Le conducteur du neutre est un câble dit actif différentiel circulent entre les conducteurs actifs Phase/
au même titre que les conducteurs de phase. Ce mode Phase ou Phase/Neutre. Elles ont un pouvoir destructeur
de surtension détruit les équipements connectés à la important sur tous les équipements connectés au réseau
terre (appareillage de classe I) ou bien les appareils non électrique, et plus particulièrement sur les matériels dits
connectés à la terre (appareillage classe II) mais dont sensibles. Elles concernent le régime de neutre TT. Elles
l'emplacement dans le bâtiment se trouve à proximité concernent également le régime de neutre TN-S si la
d'une masse quelconque et qui ne permet pas de longueur du câble du Neutre et la longueur du câble de
satisfaire à une isolation électrique de quelques kilovolts. protection (PE) sont sensiblement différentes.

Surtensions en mode commun Surtensions en mode différentiel
