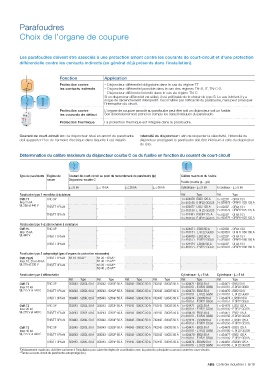

Parafoudres

Choix de l'organe de coupure

Les parafoudres doivent être associés à une protection amont contre les courants de court-circuit et d'une protection
différentielle contre les contacts indirects (en général déjà présents dans l'installation).

Fonction Application
Protection contre – Disjoncteur différentiel obligatoire dans le cas du régime TT
les contacts indirects – Disjoncteur différentiel possible dans le cas des régimes TN-S, IT, TN-C-S
– Disjoncteur différentiel interdit dans le cas du régime TN-C
Si un disjoncteur différentiel est utilisé, il est préférable de le choisir de type S. Le cas échéant il y a
risque de déclenchement intempestif. Ceci n'altère pas l'efficacité du parafoudre, mais peut provoquer
ou
l'interruption du circuit.
Protection contre L'organe de coupure associé au parafoudre peut être soit un disjoncteur soit un fusible.
les courants de défaut Son dimensionnement prend en compte les caractéristiques du parafoudre.
Protection thermique La protection thermique est intégrée dans le parafoudre.

Courant de court-circuit Icc : le disjoncteur situé en amont du parafoudre Intensité du disjoncteur : afin de respecter la sélectivité, l'intensité du
doit supporter l'Icc de l'armoire électrique dans laquelle il est installé. disjoncteur protégeant le parafoudre doit être inférieure à celle du disjoncteur
de tête.

Détermination du calibre maximum du disjoncteur courbe C ou du fusible en fonction du courant de court-circuit

Type de parafoudre Régime de Courant de court-circuit au point de raccordement du parafoudre (Ip) Calibre maximum du fusible
neutre Disjoncteur courbe C
Fusible (courbe gL - gG)
I p ≤ 6 kA I p ≤ 15 kA I p ≤ 25 kA I p ≤ 50 kA Cylindrique - I p ≤ 5 kA A couteaux - I p ≥ 5 kA
Parafoudre type 1 monobloc à éclateurs Réf. Type Réf. Type
OVR T1 TNC 3P 1 x 424478 E933 125 A 3 x 02297 - OFAX 1S1
Iimp 25 kA - - - - 3 x 410150 E 9F22 GG125 3 x 920579 - OFAF1H125 125 A
U c 255 et 440 V TNS/TT 1Ph+N 1 x 424477 E932 125 A
- - - - 2 x 02297 - OFAX 1S1
2 x 410150 E 9F22 GG125 2 x 920579 - OFAF1H125 125 A
TNS/TT 3Ph+N 1 x 424481 E933N 125 A 4 x 02297 - OFAX 1S1
- - - -
4 x 410150 E 9F22 GG125 4 x 920579 - OFAF1H125 125 A
Parafoudre type 1+2 débrochable à varistance
OVR HL TNC 3P - - - - 1 x 424471 - E933 50 A 1 x 02303 - OFAX 1S3
Iimp 15 kA 3 x 410151 - E 9F22 GG50 3 x 920581 - OFAF1H160 160 A
U c 440 V TNS/TT 1Ph+N 1 x 424470 - E932 50 A 2 x 02297 - OFAX 1S1
- - - - 2 x 410151 - E 9F22 GG50 2 x 920581 - OFAF1H160 160 A
TNS/TT 3Ph+N - - - - 1 x 424474 - E933N 50 A 4 x 02297 - OFAX 1S1
4 x 410151 - E 9F22 GG50 4 x 920581 - OFAF1H160 160 A
Parafoudre type 2 autoprotégé (pas d'organe de protection nécessaire)
OVR PLUS TNS/TT 1Ph+N N1 10 ≤6 kA** N1 20 ≤10 kA** - - - -
Imax 10, 20 et 40 kA N1 40 ≤15 kA**
U c 275 et 230 V TNS/TT 3Ph+N - N3 20 ≤10 kA**
N3 40 ≤15 kA** - - - -
Parafoudre type 2 débrochable Cylindrique - I p ≤ 5 kA Cylindrique - I p ≥ 5 kA
Réf. Type Réf. Type Réf. Type Réf. Type Réf. Type Réf. Type
OVR T2 TNC 3P 350343 - S203L 50 A 356343 - S203P 50 A 744343 - S803C 50 A 742343 - S803S 50 A 1 x 424471 - E933 50 A 1 x 424471 - E933 50 A
Imax 15 kA 3 x 410151 - E 9F22 GG50 3 x 410151 - E 9F22 GG50
U c 275 V et 440 C TNS/TT 1Ph+N 350243 - S202L 50 A 356243 - S202P 50 A 744243 - S802C 50 A 742243 - S802S 50 A 1 x 424470 - E932 50 A 1 x 424470 - E932 50 A
2 x 410151 - E 9F22 GG50 2 x 410151 - E 9F22 GG50
TNS/TT 3Ph+N 350443 - S204L 50 A 356443 - S204P 50 A 744443 - S804C 50 A 742443 - S804S 50 A 1 x 424474 - E933N 50 A 1 x 424474 - E933N 50 A
4 x 410151 - E 9F22 GG50 4 x 410151 - E 9F22 GG50
OVR T2 TNC 3P 350343 - S203L 50 A 356343 - S203P 50 A 744343 - S803C 50 A 742343 - S803S 50 A 1 x 424471 - E933 50 A 1 x 424478 - E933 125 A
Imax 20 kA 3 x 410151 - E 9F22 GG50 3 x 410150 - E 9F22 GG125
U c 275 V et 440 C TNS/TT 1Ph+N 350243 - S202L 50 A 356243 - S202P 50 A 744243 - S802C 50 A 742243 - S802S 50 A 1 x 424470 - E932 50 A 1 x 424477 - E932 125 A
2 x 410151 - E 9F22 GG50 2 x 410150 - E 9F22 GG125
TNS/TT 3Ph+N 350443 - S204L 50 A 356443 - S204P 50 A 744443 - S804C 50 A 742443 - S804S 50 A 1 x 424474 - E933N 50 A 1 x 424481 - E933N 125 A
4 x 410151 - E 9F22 GG50 4 x 410150 - E 9F22 GG125
OVR T2 TNC 3P 350343 - S203L 50 A 356343 - S203P 50 A 744343 - S803C 50 A 742343 - S803S 50 A 1 x 424471 - E933 50 A 1 x 424478 - E933 125 A
Imax 40 kA 3 x 410151 - E 9F22 GG50 3 x 410150 - E 9F22 GG125
U c 275 V et 440 C TNS/TT 1Ph+N 350243 - S202L 50 A 356243 - S202P 50 A 744243 - S802C 50 A 742243 - S802S 50 A 1 x 424470 - E932 50 A 1 x 424477 - E932 125 A
2 x 410151 - E 9F22 GG50 2 x 410150 - E 9F22 GG125
TNS/TT 3Ph+N 350443 - S204L 50 A 356443 - S204P 50 A 744443 - S804C 50 A 742443 - S804S 50 A 1 x 424474 - E933N 50 A 1 x 424481 - E933N 125 A
4 x 410151 - E 9F22 GG50 4 x 410150 - E 9F22 GG125
*Déclassement maximum, doit être conforme à l'installation pour suivre les règles de coordination avec la protection principale ou amont contre les court-circuits.
**Tenue au court-circuit du parafoudre autoprotégé (Icc)
