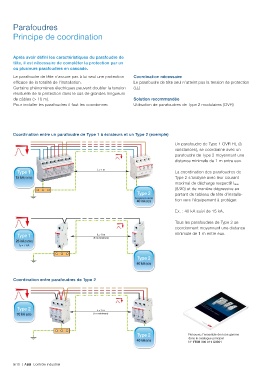

Page 980 - Controle-industriel

Parafoudres

Principe de coordination

Après avoir défini les caractéristiques du parafoudre de
tête, il est nécessaire de compléter la protection par un
ou plusieurs parafoudres en cascade.
Le parafoudre de tête n'assure pas à lui seul une protection Coordination nécessaire
efficace de la totalité de l'installation. Le parafoudre de tête seul n'atteint pas la tension de protection
Certains phénomènes électriques peuvent doubler la tension (U p)
résiduelle de la protection dans le cas de grandes longueurs
de câbles (> 10 m). Solution recommandée
Pour installer les parafoudres il faut les coordonner. Utilisation de parafoudres de Type 2 modulaires (OVR)

Coordination entre un parafoudre de Type 1 à éclateurs et un Type 2 (exemple)

Un parafoudre de Type 1 OVR HL (à
varistances), se coordonne avec un
parafoudre de Type 2 moyennant une
distance minimale de 1 m entre eux.

Type 1 ➤ L > 1 m ➤ La coordination des parafoudres de
15 kA (10/350) Type 2 s'analyse avec leur courant
maximal de décharge respectif I max
(8/20) et de manière dégressive en
Type 2 partant du tableau de tête d'installa-
Sans réserve de sécurité tion vers l'équipement à protéger.
40 kA (8/20)

Ex. : 40 kA suivi de 15 kA.

Tous les parafoudres de Type 2 se
coordonnent moyennant une distance
Type 1 L > 5 m ➤ minimale de 1 m entre eux.
(5 m minimum)
➤
25 kA (10/350)
I fi = 7 kA
Type 2
40 kA (8/20)

Coordination entre parafoudres de Type 2

Type 2 L > 1 m
70 kA (8/20) ➤ (1 m minimum) ➤

Type 2 Retrouvez l'ensemble de notre gamme
dans le catalogue principal
40 kA (8/20) N° 1TXH 000 011 C0301

5/18 | ABB Contrôle industriel
