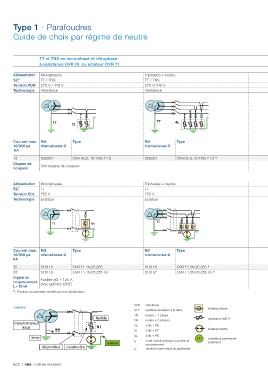

Type 1 - Parafoudres

Guide de choix par régime de neutre

TT et TNS en monophasé et tétraphasé TNS et TNC en mono, tri et tétraphasé
à varistance OVR HL ou éclateur OVR T1 à varistance OVR HL ou éclateur OVR T1

Alimentation Monophasée Triphasée + neutre Unipolaire Triphasée
SLT TT / TNS TT / TNS TNC TNC
Tension VDR 275 V / 440 V 275 V/440 V 275 V/440 V 275 V/440 V
Technologie Varistance Varistance Varistance Varistance

Courant max. Réf. Type Réf. Type Réf. Type Réf. Type
10/350 µs internationale @ internationale @ internationale @ internationale @
kA
15 530304 OVR HL2L 15 440s P TS 550304 OVR HL4L 15 440s P TS 1) 520108 OVR HL 15 440s PTS 540104 OVR HL3L 15 440s P TS
Organe de
coupure Voir organe de coupure

Alimentation Monophasée Triphasée + neutre Unipolaire Triphasée
SLT TT TT TNC TNC
Tension ECL 255 V 255 V 255 V 255 V
Technologie Éclateur Éclateur Éclateur Éclateur

TNC
3L

Courant max. Réf. Type Réf. Type Réf. Type Réf. Type
10/350 µs internationale @ internationale @ internationale @ internationale @
kA
25 510115 OVR T1 1N 25 255 510116 OVR T1 3N 25 255 510101 OVR T1 25 255 510113 OVR T1 3L 25 255
1)
25 510110 OVR T1 1N 25 255 TS 510107 OVR T1 3N 25 255 TS 1) 510106 OVR T1 3L 25 255 TS
Organe de
coupure jusqu'à Fusible gG ≤ 125 A Fusible gG ≤ 125 A
avec gamme E930
avec gamme E930
I p = 50 kA
1) : Produits couramment stockés par nos distributeurs

VDR varistance
Légende éclateur phase
SLT système de liaison à la terre
1N neutre + 1 phase
varistance 440 V
3N neutre + 3 phases
2L 2 fils + PE
3L 3 fils + PE éclateur neutre
4L 4 fils + PE
contrôleur permanent
court-circuit présumé au point de
I p isolement
raccordement
Tenue en court-circuit du parafoudre
I cc
5/22 | ABB Contrôle industriel
