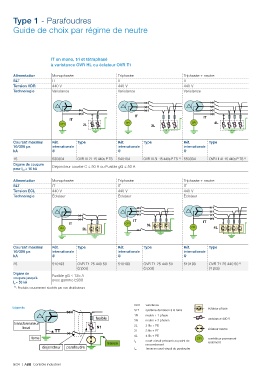

Type 1 - Parafoudres

Guide de choix par régime de neutre

IT en mono, tri et tétraphasé
à varistance OVR HL ou éclateur OVR T1

Alimentation Monophasée Triphasée Triphasée + neutre
SLT IT IT IT
Tension VDR 440 V 440 V 440 V
Technologie Varistance Varistance Varistance

3L

Courant maximal Réf. Type Réf. Type Réf. Type
10/350 µs internationale internationale internationale
kA @ @ @
15 530304 OVR HL2L 15 440s P TS 540104 OVR HL3L 15 440s P TS 1) 550304 OVR HL4L 15 440s P TS 1)
Organe de coupure Disjoncteur courbe C ≤ 50 A ou Fusible gG ≤ 50 A
pour I cc ≥ 10 kA

Alimentation Monophasée Triphasée Triphasée + neutre
SLT IT IT IT
Tension ECL 440 V 440 V 440 V
Technologie Éclateur Éclateur Éclateur

3L

Courant maximal Réf. Type Réf. Type Réf. Type
10/350 µs internationale internationale internationale
kA @ @ @
25 510193 OVR T1 25 440 50 510193 OVR T1 25 440 50 510193 OVR T1 25 440 50
1)
(2 pcs) (3 pcs) (4 pcs)
Organe de Fusible gG ≤ 125 A
coupure jusqu'à avec gamme E930
I p = 50 kA
: Produits couramment stockés par nos distributeurs
1)

VDR varistance
Légende éclateur phase
SLT système de liaison à la terre
1N neutre + 1 phase
varistance 440 V
3N neutre + 3 phases
2L 2 fils + PE
3L 3 fils + PE éclateur neutre
4L 4 fils + PE
contrôleur permanent
court-circuit présumé au point de
I p isolement
raccordement
Tenue en court-circuit du parafoudre
I cc
