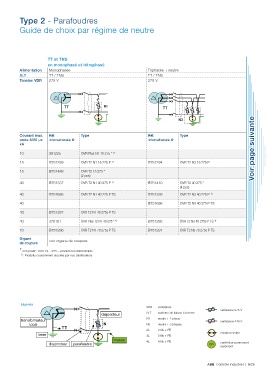

Page 987 - Controle-industriel

Type 2 - Parafoudres

Guide de choix par régime de neutre

TT et TNS
en monophasé et tétraphasé
Alimentation Monophasée Triphasée + neutre
SLT TT / TNS TT / TNS
Tension VDR 275 V 275 V

X
X X X

Voir page suivante Voir page suivante

Courant max. Réf. Type Réf. Type
onde 8/20 µs internationale @ internationale @
kA

10 381225 OVR Plus N1 10 275 * 1)
15 B751289 OVR T2 N1 15 275 P 1) B751294 OVR T2 N3 15 275 P

15 B751488 OVR T2 15 275 *
(2 pcs)
40 B751337 OVR T2 N1 40 275 P 1) B751410 OVR T2 40 275 *
(4 pcs)
40 B751695 OVR T2 N1 40 275 P TS B751338 OVR T2 N3 40 275 P 1)

40 B751696 OVR T2 N3 40 275 P TS
40 B751287 OVR T2 N1 40 275s P TS

40 370101 OVR Plus T2 N1 40 275 * 1) B751292 OVR T2 N3 40 275s P TS 1)
70 B751286 OVR T2 N1 70 275s P TS B751291 OVR T2 N3 70 275s P TS

Organe
de coupure voir organe de coupure
* non proM : OVR T2... 275 = produit non débrochable
1)
: Produits couramment stockés par nos distributeurs

Légende
VDR varistance
varistance 275 V
SLT système de liaison à la terre
X
N1 neutre + 1 phase
varistance 440 V
N3 neutre + 3 phases
2L 2 fils + PE
éclateur neutre
3L 3 fils + PE
4L 4 fils + PE contrôleur permanent
isolement

ABB Contrôle industriel | 5/25
