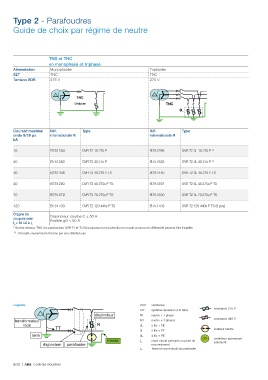

Page 988 - Controle-industriel

Type 2 - Parafoudres

Guide de choix par régime de neutre

TNS et TNC
en monophasé et triphasé
Alimentation Monophasée Triphasée
SLT TNC TNC
Tension VDR 275 V 275 V

X
X X X

Courant maximal Réf. Type Réf. Type
onde 8/20 µs internationale @ internationale @
kA

15 B751284 OVR T2 15 275 P B751298 OVR T2 3L 15 275 P 1)

40 B751283 OVR T2 40 275 P B751336 OVR T2 3L 40 275 P 1)

40 B751436 OVR T2 40 275 P TS B751440 OVR T2 3L 40 275 P TS

40 B751280 OVR T2 40 275s P TS B751297 OVR T2 3L 40 275s P TS

70 B751279 OVR T2 70 275s P TS B751300 OVR T2 3L 70 275s P TS

120 B751703 OVR T2 120 440s P TS B751703 OVR T2 120 440s P TS (3 pcs)

Organe de Disjoncteur courbe C ≤ 50 A
coupure pour
Fusible gG ≤ 50 A
I p ≥ 10 kA à I k
* Sur les réseaux TNS, les parafoudres OVR T1 et T2 N3 proposant une protection en mode commun et différentiel peuvent être installés.
1)
: Produits couramment stockés par nos distributeurs

Légende VDR varistance
varistance 275 V
SLT système de liaison à la terre
X N1 neutre + 1 phase
varistance 440 V
N3 neutre + 3 phases
2L 2 fils + PE
3L 3 fils + PE éclateur neutre
4L 4 fils + PE
contrôleur permanent
court-circuit présumé au point de
I p isolement
raccordement
Tenue en court-circuit du parafoudre
I cc
5/26 | ABB Contrôle industriel
