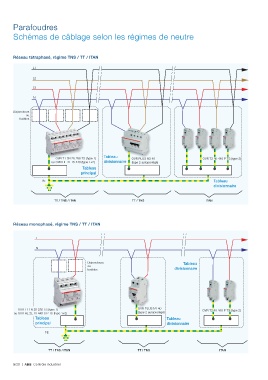

Parafoudres

Schémas de câblage selon les régimes de neutre

Réseau tétraphasé, régime TNS / TT / ITAN

L1

L2

L3
N

Disjoncteurs
ou
fusibles

Tableau
OVR T1 3N 25 255 TS (type 1) OVR PLUS N3 40 OVR T2 40 440 P TS (type 2)
ou OVR HL 4L 15 440 (type 1+2) divisionnaire (type 2 autoprotégé)
Tableau
principal

PE Tableau
divisionnaire

TT / TNS / ITAN TT / TNS ITAN

Réseau monophasé, régime TNS / TT / ITAN

L

N

Disjoncteurs Tableau
ou
fusibles divisionnaire

OVR T1 1N 25 255 TS (type 1) OVR PLUS N1 40 OVR T2 40 440 P TS (type 2)
ou OVR HL 2L 15 440 S P TS (type 1+2) (type 2 autoprotégé)
Tableau Tableau
principal divisionnaire

PE

TT / TNS / ITAN TT / TNS ITAN

5/20 | ABB Contrôle industriel
