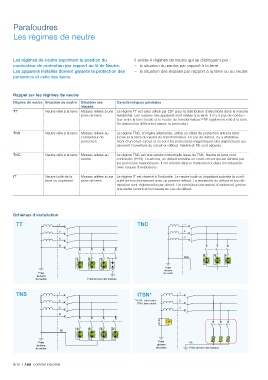

Parafoudres

Les régimes de neutre

Les régimes de neutre expriment la position du Il existe 4 régimes de neutre qui se distinguent par :
conducteur de protection par rapport au fil de Neutre. – la situation du neutre par rapport à la terre
Les appareils installés doivent garantir la protection des – la situation des masses par rapport à la terre ou au neutre
personnes et celle des biens.

Rappel sur les régimes de neutre
Régime de neutre Situation du neutre Situation des Caractéristiques générales
masses
TT Neutre relié à la terre Masses reliées à une Le régime TT est celui utilisé par EDF pour la distribution d'électricité dans le marché
prise de terre résidentiel. Les masses des appareils sont reliées à la terre. Il n'y a pas de conduc-
teur entre la terre locale et le neutre du transformateur EDF également relié à la terre.
Un disjoncteur différentiel assure la protection.
TNS Neutre relié à la terre Masses reliées au Le régime TNS, d'origine allemande, utilise un câble de protection entre la terre
conducteur de locale et la terre du neutre du transformateur. En cas de défaut, il y a établisse-
protection ment d'un court-circuit et ce sont les protections magnétiques des disjoncteurs qui
assurent l'ouverture du circuit en défaut. Neutre et PE sont séparés.
TNC Neutre relié à la terre Masses reliées au Le régime TNC est une version industrielle issue du TNS. Neutre et terre sont
neutre confondus (PEN). Là encore, un défaut entraîne un court-circuit qui est éliminé par
les protection magnétiques. Il est interdit dans le résidentiel et dans les industries
avec risques d'explosions.
IT Neutre isolé de la Masses reliées à une Le régime IT est réservé à l'industrie. Le neutre isolé ou impédant autorise la conti-
terre ou impédant prise de terre nuité de fonctionnement avec un premier défaut. La recherche du défaut et son éli-
mination sont réglementés par décret. Un contrôleur permanent d'isolement génère
une alerte sonore et lumineuse en cas de défaut.

Schémas d'installation
TT 1 TNC 1
X X
2 2
X X
3
3
X X
N X X X
X
X X X X
X X X
PEN
X X X
Prise
de terre
Prise du neutre
de terre
du neutre Prise de terre des masses
TNS 1 X ITSN* 1 X
2 * ITSN : sans neutre 2
X ITAN: avec neutre X
3 3
X X
N
X
X X X X
CPI X X X
X X X X
PE
Prise Prise PE
de terre de terre
du neutre du neutre Prise de terre des masses
