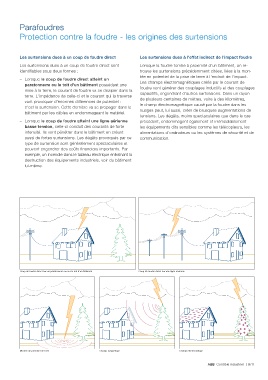

Parafoudres

Protection contre la foudre - les origines des surtensions

Les surtensions dues à un coup de foudre direct Les surtensions dues à l'effet indirect de l'impact foudre
Les surtensions dues à un coup de foudre direct sont Lorsque la foudre tombe à proximité d'un bâtiment, on re-
identifiables sous deux formes : trouve les surtensions précédemment citées, liées à la mon-
tée en potentiel de la prise de terre à l'endroit de l'impact.
– Lorsque le coup de foudre direct atteint un
paratonnerre ou le toit d'un bâtiment possédant une Les champs électromagnétiques créés par le courant de
mise à la terre, le courant de foudre va se dissiper dans la foudre vont générer des couplages inductifs et des couplages
capacitifs, engendrant d'autres surtensions. Dans un rayon
terre. L'impédance de celle-ci et le courant qui la traverse
vont provoquer d'énormes différences de potentiel : de plusieurs centaines de mètres, voire à des kilomètres,
c'est la surtension. Cette dernière va se propager dans le le champ électromagnétique causé par la foudre dans les
bâtiment par les câbles en endommageant le matériel. nuages peut, lui aussi, créer de brusques augmentations de
tensions. Les dégâts, moins spectaculaires que dans le cas
– Lorsque le coup de foudre atteint une ligne aérienne précédent, endommagent également et irrémédiablement
basse tension, celle-ci conduit des courants de forte les équipements dits sensibles comme les télécopieurs, les
intensité. Ils vont pénétrer dans le bâtiment en créant alimentations d'ordinateurs ou les systèmes de sécurité et de
aussi de fortes surtensions. Les dégâts provoqués par ce communication.
type de surtension sont généralement spectaculaires et
peuvent engendrer des coûts financiers importants. Par
exemple, un incendie dans le tableau électrique entraînant la
destruction des équipements industriels, voir du bâtiment
lui-même.

Coup de foudre direct sur un paratonnerre ou sur le toit d'un bâtiment Coup de foudre direct sur une ligne aérienne

Montée de potentiel de terre Champ magnétique Champ électrostatique

ABB Contrôle industriel | 5/11
