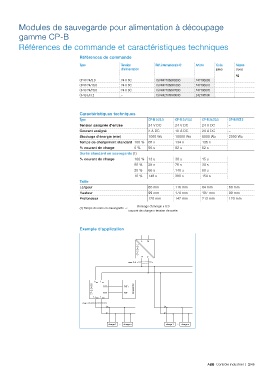

Modules de sauvegarde pour alimentation à découpage

gamme CP-B

Références de commande et caractéristiques techniques

Références de commande
Type Tension Réf. internationale @ Article Colis. Masse
d'alimentation (pièce) (1 pce)
kg
CP-B 24/3.0 24 V DC 1SVR427060R0300 242706003
CP-B 24/10.0 24 V DC 1SVR427060R1000 242706010
CP-B 24/20.0 24 V DC 1SVR427060R2000 242706020
CP-B EXT.2 – 1SVR427065R0000 242706500

Caractéristiques techniques
Type CP-B 24/3.0 CP-B 24/10.0 CP-B 24/20.0 CP-B EXT.2
Tension assignée d'entrée 24 V DC 24 V DC 24 V DC –
Courant assigné 3 A DC 10 A DC 20 A DC –
Stockage d'énergie (min) 1000 Ws 10000 Ws 8000 Ws 2000 Ws
Temps de chargement standard 100 % 65 s 134 s 135 s
% courant de charge 0 % 56 s 82 s 62 s
Durée standard en sauvegarde (1)
% courant de charge 100 % 13 s 38 s 15 s
50 % 28 s 76 s 30 s
25 % 66 s 140 s 60 s
10 % 148 s 380 s 150 s
Taille
Largeur 60 mm 116 mm 84 mm 60 mm
Hauteur 99 mm 170 mm 197 mm 99 mm
Profondeur 120 mm 147 mm 213 mm 120 mm

stockage d'énergie x 0.9
(1) Temps de mise en sauvegarde ≈
courant de charge x tension de sortie

Exemple d'application

L N
CP-C 24/5.0

L+ L-
max. 5 A

L+ IN L- IN
CP-B 24/3.0 EXT+ EXT+ CP-B EXT.2
EXT-
EXT-
L+ OUT L- OUT
max. 3 A
L+ L+
L- L-

charge 1 ... charge n charge 1 ... charge n
