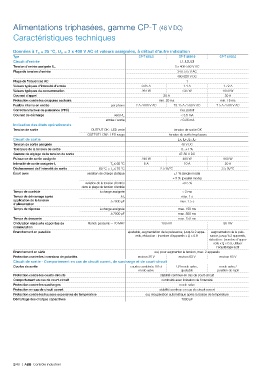

Alimentations triphasées, gamme CP-T (48 V DC)
Caractéristiques techniques

Données à T a = 25 °C, U in = 3 x 400 V AC et valeurs assignées, à défaut d'autre indication
Type CP-T 48/5.0 CP-T 48/10.0 CP-T 48/20.0
Circuit d'entrée L1, L2, L3
3 x 400-500 V AC
Tension d'entrée assignée U e
Plage de tension d'entrée 340-575 V AC
480-820 V DC
Plage de fréquences AC t
Valeurs typiques d'intensité d'entrée 0.85 A 1.1 A 1.72 A
Valeurs typiques de consommation 264 W 535 W 1050 W
Courant d'appel 20 A 30 A
Protection contre les coupures secteurs min. 20 ms min. 15 ms
Fusible interne en entrée par phase 2 A / 600 V AC T3.15 A / 500 V AC T 5 A / 500 V AC
Correction facteur de puissance (PFC) Oui, passif
Courant de décharge vers PE < 3.5 mA
entrée / sortie < 0.25 mA
Indication des états opérationnels
Tension de sortie OUTPUT OK : LED verte tension de sortie OK
OUTPUT LOW : LED rouge tension de sortie trop basse
Circuit de sortie L+, L+, L-, L-
Tension de sortie assignée 48 V DC
Tolérance de la tension de sortie 0...+1 %
Gamme de réglage de la tension de sortie 47-56 V DC
Puissance de sortie assignée 240 W 480 W 960 W
T a ≤ 60 °C 5 A 10 A 20 A
Intensité de sortie assignée I r
Déclassement de l'intensité de sortie 60 °C < T a ≤ 70 °C 2.5 %/°C 3.5 %/°C
Écart avec variation de charge statique ±1 % (single mode)
± 5 % (parallel mode)
variation de la tension d'entrée ±0.5 %
dans la plage de tension d'entrée
Temps de contrôle à charge assignée < 2 ms
Temps de démarrage après à I r max. 1 s
application de la tension à 7000 µF max. 1.5 s
d'alimentation
Temps de réponse à charge assignée max. 150 ms
à 7000 µF max. 500 ms
Temps de descente max. 150 ms
Ondulation résiduelle et pointes de Bande passante = 20 MHz 100 mV 80 mV
commutation
Branchement en parallèle ajustable, augmentation de la puissance, jusqu'à 2 appa- augmentation de la puis-
reils, réduction : (nombre d'appareils x I r ) x 0.9 sance, jusqu'à 2 appareils,
réduction : (nombre d'appa-
reils x I r ) x 0.9, utiliser
l'équilibrage actif
Branchement en série oui, pour augmenter la tension, max. 2 appareils
Protection contre les inversions de polarités environ 35 V environ 63 V environ 63 V
Circuit de sortie - Comportement en cas de circuit ouvert, de surcharge et de court-circuit
Courbe de sortie courbe combinée U/I et U/I mode salve, mode salve /
mode salve ajustable position de repli
Protection contre les courts-circuits stabilité continue en cas de court-circuit
Comportement en cas de court-circuit continuité avec limitation de l'intensité
Protection contre les surcharges mode salve
Protection en cas de circuit ouvert stabilité continue en cas de circuit ouvert
Protection contre les hausses excessives de température oui, récupération automatique après la baisse de température
Démarrage des charges capacitives 7000 µF
