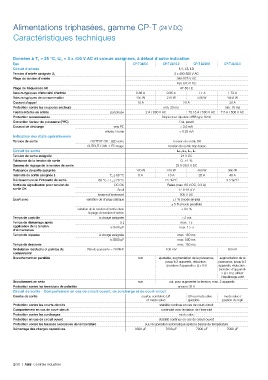

Alimentations triphasées, gamme CP-T (24 V DC)
Caractéristiques techniques

Données à T a = 25 °C, U in = 3 x 400 V AC et valeurs assignées, à défaut d'autre indication
Type CP-T 24/5.0 CP-T 24/10.0 CP-T 24/20.0 CP-T 24/40.0
Circuit d'entrée L1, L2, L3
3 x 400-500 V AC
Tension d'entrée assignée U e
Plage de tension d'entrée 340-575 V AC
480-820 V DC
Plage de fréquences AC 47-63 Hz
Valeurs typiques d'intensité d'entrée 0.36 A 0.85 A 1.1 A 1.72 A
Valeurs typiques de consommation 135 W 270 W 538 W 1058 W
Courant d'appel 10 A 20 A 30 A
Protection contre les coupures secteurs min. 20 ms min. 15 ms
Fusible interne en entrée par phase 2 A / 600 V AC T3.15 A / 500 V AC T 5 A / 500 V AC
Protection recommandée Disjoncteur tripolaire ABB type S203
Correction facteur de puissance (PFC) Oui, passif
Courant de décharge vers PE < 3.5 mA
entrée / sortie < 0.25 mA
Indication des états opérationnels
Tension de sortie OUTPUT OK : LED verte tension de sortie OK
OUTPUT LOW : LED rouge tension de sortie trop basse
Circuit de sortie L+, L+, L-, L-
Tension de sortie assignée 24 V DC
Tolérance de la tension de sortie 0...+1 %
Gamme de réglage de la tension de sortie 22.5-28.5 V DC
Puissance de sortie assignée 120 W 240 W 480 W 960 W
T a ≤ 60 °C 5 A 10 A 20 A 40 A
Intensité de sortie assignée I r
Déclassement de l'intensité de sortie 60 °C < T a ≤ 70 °C 2.5 %/°C 3.5 %/°C
Sortie de signalisation pour tension de DC OK Relais (max. 60 V DC, 0.3 A)
sortie OK Seuil 17.6-19.4 V
Tension d'isolement 500 V DC
Écart avec variation de charge statique ±1 % (mode simple)
± 5 % (mode parallèle)
variation de la tension d'entrée dans ± 0.5 %
la plage de tension d'entrée
Temps de contrôle à charge assignée < 2 ms
Temps de démarrage après à I r max. 1 s
application de la tension à 3500 µF max. 1.5 s
d'alimentation
Temps de réponse à charge assignée max. 150 ms
à 3500 µF max. 500 ms
Temps de descente max. 150 ms
Ondulation résiduelle et pointes de Bande passante = 20 MHz 100 mV 80 mV
commutation
Branchement en parallèle non ajustable, augmentation de la puissance, augmentation de la
jusqu'à 2 appareils, réduction : puissance, jusqu'à 2
(nombre d'appareils x I r ) x 0.9 appareils, réduction :
(nombre d'appareils
x I r ) x 0.9, utiliser
l'équilibrage actif
Branchement en série non oui, pour augmenter la tension, max. 2 appareils
Protection contre les inversions de polarités environ 35 V
Circuit de sortie - Comportement en cas de circuit ouvert, de surcharge et de court-circuit
Courbe de sortie courbe combinée U/I U/I ou mode salve mode salve /
et mode salve ajustable postion de repli
Protection contre les courts-circuits stabilité continue en cas de court-circuit
Comportement en cas de court-circuit continuité avec limitation de l'intensité
Protection contre les surcharges mode salve
Protection en cas de circuit ouvert stabilité continue en cas de circuit ouvert
Protection contre les hausses excessives de température oui, récupération automatique après la baisse de température
Démarrage des charges capacitives 3500 µF 7000 µF 7000 µF 7000 µF
