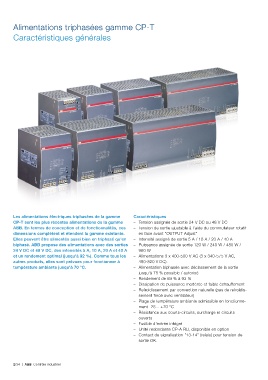

Alimentations triphasées gamme CP-T

Caractéristiques générales

Les alimentations électriques triphasées de la gamme Caractéristiques
CP-T sont les plus récentes alimentations de la gamme – Tension assignée de sortie 24 V DC ou 48 V DC
ABB. En termes de conception et de fonctionnalités, ces – Tension de sortie ajustable à l'aide du commutateur rotatif
dimensions complètent et étendent la gamme existante. en face avant "OUTPUT Adjust"
Elles peuvent être alimentés aussi bien en triphasé qu'en – Intensité assigné de sortie 5 A / 10 A / 20 A / 40 A
biphasé. ABB propose des alimentations avec des sorties – Puissance assignée de sortie 120 W / 240 W / 480 W /
24 V DC et 48 V DC, des intensités 5 A, 10 A, 20 A et 40 A 960 W
et un rendement optimal (jusqu'à 92 %). Comme tous les – Alimentations 3 x 400-500 V AC (3 x 340-575 V AC,
autres produits, elles sont prévues pour fonctionner à 480-820 V DC).
température ambiante jusqu'à 70 °C. – Alimentation biphasée avec déclassement de la sortie
jusqu'à 75 % possible / autorisé
– Rendement de 89 % à 93 %
– Dissipation de puissance modérée et faible échauffement
– Refroidissement par convection naturelle (pas de refroidis-
sement forcé avec ventilateur)
– Plage de température ambiante admissible en fonctionne-
ment -25... +70 °C
– Résistance aux courts-circuits, surcharge et circuits
ouverts
– Fusible d'entrée intégré
– Unité redondante CP-A RU, disponible en option
– Contact de signalisation "13-14" (relais) pour tension de
sortie OK.

2/34 | ABB Contrôle industriel
