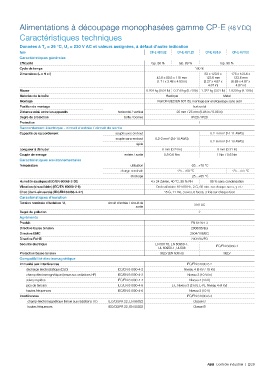

Alimentations à découpage monophasées gamme CP-E (48 V DC)
Caractéristiques techniques

Données à T a = 25 °C, U e = 230 V AC et valeurs assignées, à défaut d'autre indication
Type CP-E 48/0.62 CP-E 48/1.25 CP-E 48/5.0 CP-E 48/10.0
Caractéristiques générales
Efficacité typ. 86 % typ. 89 % typ. 90 %
Cycle de temps 100 %
Dimensions (L x H x l) 83 x 123.6 x 175 x 123.6 x
43.5 x 88.5 x 115 mm 123.6 mm 123.6 mm
[1.71 x 3.48 x 4.53 in] [3.27 x 4.87 x [6.89 x 4.87 x
4.87 in] 4.87 in]
Masse 0.264 kg (0.64 lb) 0.316 kg (0.79 lb) 1.322 kg (3.01 lb) 1.839 kg (4.19 lb)
Materiau de la boîte Plastique Metal
Montage Rail DIN (IEC/EN 60715), montage par encliquetage sans outil
Position de montage horizontal
Distance mini. entre les appareils horizontal / vertical 25 mm / 25 mm (0.98 in / 0.98 in)
Degré de protection boîte / bornes IP/20 / IP20
Protection I
Raccordement électrique - circuit d'entrée / circuit de sortie
Capacité de raccordement souple avec embout 0.2-4 mm² (24-11 AWG)
souple sans embout 0.2-2 mm² (24-14 AWG)
0.2-6 mm² (24-10 AWG)
rigide
Longueur à dénuder 6 mm (0.24 in) 8 mm (0.31 in)
Couple de serrage entrée / sortie 0.5-0.6 Nm 1 Nm / 0.6 Nm
Caractéristiques environnementales
Température utilisation -25…+70 °C
charge nominale -25...+60 °C -25...+55 °C
stockage -25…+85 °C
Humidité (cyclique) (IEC/EN 60068-2-30) 4 x 24 Zyklen, 40 °C, 95 % RH 95 % sans condensation
Vibration (sinusoïdale) (IEC/EN 60068-2-6) Onde aléatoire 10-500 Hz, 2 G, 60 min. sur chaque axe x, y et z
Choc (demi-sinusoïde) (IEC/EN 60068-2-27) 15 G, 11 ms, 3 axes, 6 faces, 3 fois sur chaque face
Caractéristiques d'isolation
circuit d'entrée / circuit de
Tension nominale d'isolation U i 3 kV AC
sortie
Degré de pollution 2
Agréments
Produit EN 61204-3
Directive basse tension 2006/95/EG
Directive EMC 2004/108/EG
Directive RoHS 2002/95/EG
Sécurité électrique EN 50178, EN 60950-1, IEC/EN 60950-1
UL 60950-1, UL508
Protection basse tension SELV (EN 60950) SELV
Compatibilité électromagnétique
Immunité aux interférences IEC/EN 61000-6-2
décharge électrostatique (ESD) IEC/EN 61000-4-2 Niveau 4 (8 kV / 15 kV)
champ électromagnétique (tenue aux radiations HF) IEC/EN 61000-4-3 Niveau 3 (10 V/m)
salves rapides IEC/EN 61000-4-4 Niveau 4 (4 kV)
pics de tension IEC/EN 61000-4-5 L-L Niveau 3 (2 kV), L-PE Niveau 4 (4 kV)
hautes fréquences IEC/EN 61000-4-6 Niveau 3 (10 V)
Interférences IEC/EN 61000-6-3
champ électromagnétique (tenue aux radiations HF) IEC/CISPR 22, EN 55022 Classe B
hautes fréquences IEC/CISPR 22, EN 55022 Classe B

ABB Contrôle industriel | 2/2 9
