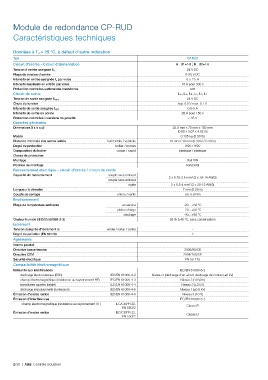

Module de redondance CP-RUD

Caractéristiques techniques

Données à T a = 25 °C, à défaut d'autre indication
Type CP-RUD
Circuit d'entrée - Circuit d'alimentation A : U1+/-U ; B : U2+/-U
24 V DC
Tension d'entrée assignée U e
Plage de tension d'entrée 5-35 V DC
Intensité en entrée assignée I e par voies 0.5-2.5 A
Intensité maximale en entrée par voies 10 A pour 300 s
Protection contre les surtensions transitoires non
Circuit de sortie L+, L+, L+, L-, L-, L-
24 V DC
Tension de sortie assignée U OUT
Chute de tension typ. 0.6 V max. 0.7 V
0.5-5 A
Intensité de sortie assignée I OUT
Intensité de sortie en pointe 20 A pour 150 s
Protection contre les inversions de polarité < 35 V
Données générales
Dimensions (l x h x p) 22.5 mm x 78 mm x 102 mm
(0.89 x 3.07 x 4.02 in)
Masse 0.135 kg (0.30 lb)
Distance minimale des autres unités horizontale / verticale 10 mm / 10 mm (0.39 in / 0.39 in)
Degré de protection boîtier / bornes IP20 / IP20
Composition du boîtier coque / capot plastique / plastique
Classe de protection
Montage Rail DIN
Position de montage horizontal
Raccordement électrique - circuit d'entrée / circuit de sortie
Capacité de raccordement souple avec embout 2 x 0.75-2.5 mm² (2 x 18-14 AWG)
souple sans embout
rigide 2 x 0.5-4 mm² (2 x 20-12 AWG)
Longueur à dénuder 7 mm (0.28 in)
Couple de serrage entrée / sortie 0.6-0.8 Nm
Environnement
Plage de température ambiante en service -20…+60 °C
pleine charge -20...+60 °C
stockage -40…+85 °C
Chaleur humide (IEC/EN 60068-2-3) 93 % à 40 °C, sans condensation
Isolement
Tension assignée d'isolement Ui entrée / sortie / coffret -
Degré de pollution (EN 50178) 2
Agréments
Norme produit
Directive basse tension 2006/95/CE
Directive CEM 2004/108/CE
Sécurité électrique EN 50-178
Compatibilité électromagnétique
Immunité aux interférences IEC/EN 61000-6-2
décharge électrostatique (ESD) IEC/EN 61000-4-2 Niveau 3 (décharge d'air ±8 kV, décharge de contact ±6 kV)
champ électromagnétique (résistance au rayonnement HF) IEC/EN 61000-4-3 Niveau 3 (10 V/m)
transitoires rapides (rafale) IEC/EN 61000-4-4 Niveau 3 (±2 kV)
décharge impulsionnelle (surtension) IEC/EN 61000-4-5 Niveau 1 (±0.5 kV)
Émission d'ondes radios IEC/EN 61000-4-6 Niveau 3 (10 V)
Émission d'interférences IEC/EN 61000-6-3
champ électromagnétique (résistance au rayonnement HF) IEC/CISPR 22, Classe B
EN 55022
Émission d'ondes radios IEC/CISPR 22, Classe B
EN 55022
