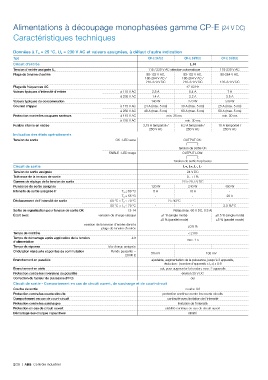

Alimentations à découpage monophasées gamme CP-E (24 V DC)
Caractéristiques techniques

Données à T a = 25 °C, U e = 230 V AC et valeurs assignées, à défaut d'autre indication
Type CP-E 24/5.0 CP-E 24/10.0 CP-E 24/20.0
Circuit d'entrée L, N
115 / 230 V AC sélection automatique 115-230 V AC
Tension d'entrée assignée U e
Plage de tension d'entrée 90-132 V AC, 93-132 V AC, 90-264 V AC,
186-264 V AC / 186-264 V AC /
210-370 V DC 210-370 V DC 120-370 V DC
Plage de fréquences AC 47-63 Hz
Valeurs typiques d'intensité d'entrée à 115 V AC 2.8 A 5.4 A 7 A
à 230 V AC 1.4 A 2.2 A 3.5 A
Valeurs typiques de consommation 140 W 270 W 539 W
Courant d'appel à 115 V AC 24 A (max. 5 ms) 30 A (max. 5 ms) 25 A (max. 5 ms)
à 230 V AC 48 A (max. 5 ms) 60 A (max. 5 ms) 50 A (max. 5 ms)
Protection contre les coupures secteurs à 115 V AC min. 25 ms min. 30 ms
à 230 V AC min. 30 ms
Fusible interne en entrée 3.15 A temporisé / 6.3 A temporisé / 10 A temporisé /
250 V AC 250 V AC 250 V AC
Indication des états opérationnels
Tension de sortie OK : LED verte OUTPUT OK:
V:
tension de sortie OK
FAIBLE : LED rouge OUTPUT LOW:
V:
tension de sortie trop basse
Circuit de sortie L+, L+, L-, L-
Tension de sortie assignée 24 V DC
Tolérance de la tension de sortie 0...+1 %
Gamme de réglage de la tension de sortie 22.5-28.5 V DC
Puissance de sortie assignée 120 W 240 W 480 W
Intensité de sortie assignée Ir T a ≤ 60 °C 5 A 10 A -
T a ≤ 55 °C - - 20 A
Déclassement de l'intensité de sortie 60 °C < T a ≤ 70 °C 2.5 %/°C -
55 °C < T a ≤ 70 °C - - 2.5 %/°C
Sortie de signalisation pour tension de sortie OK 13-14 Relais (max. 60 V DC, 0.3 A)
Écart avec variation de charge statique ±1 % (single mode) ±0.5 % (single mode)
±5 % (parallel mode) ±5 % (parallel mode)
variation de la tension d'entrée dans la ±0.5 %
plage de tension d'entrée
Temps de contrôle < 2 ms
Temps de démarrage après application de la tension à Ir
d'alimentation max. 1 s
Temps de réponse à la charge assignée
Ondulation résiduelle et pointes de commutation Bande passante = 50 mV 100 mV
20 MHz
Branchement en parallèle ajustable, augmentation de la puissance, jusqu'à 3 appareils,
réduction : (nombre d'appareils x I r x) x 0.9
Branchement en série oui, pour augmenter la tension, max. 2 appareils
Protection contre les inversions de polarités environ 35 V DC
Correction du facteur de puissance (PFC) oui
Circuit de sortie - Comportement en cas de circuit ouvert, de surcharge et de court-circuit
Courbe de sortie courbe U/I
Protection contre les courts-circuits protection continue contre les courts-circuits
Comportement en cas de court-circuit continuité avec limitation de l'intensité
Protection contre les surcharges limitation de l'intensité
Protection en cas de circuit ouvert stabilité continue en cas de circuit ouvert
Démarrage des charges capacitives illimité

2/26 | ABB Contrôle industriel
