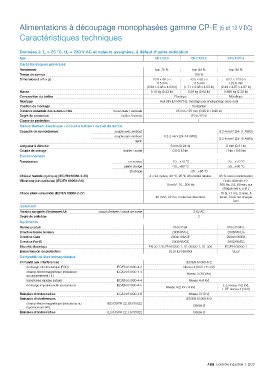

Alimentations à découpage monophasées gamme CP-E (5 et 12 V DC) Alimentations à découpage monophasées gamme CP-E (5 et 12 V DC)
Caractéristiques techniques Caractéristiques techniques

Données à T a = 25 °C, U e = 230 V AC et valeurs assignées, à défaut d'autre indication
Type CP-E 5/3.0 CP-E 12/2.5 CP-E 12/10.0
Caractéristiques générales
Rendement typ. 75 % typ. 84 % typ. 84 %
Temps de service 100 %
Dimensions (l x h x p) 23.9 x 88.5 x 43.5 x 88.5 x 63.2 x 123.6 x
115 mm 115 mm 123.6 mm
[0.94 x 3.48 x 4.53 in] [1.71 x 3.48 x 4.53 in] [2.49 x 4.87 x 4.87 in]
Masse 0.15 kg (0.33 lb) 0.29 kg (0.64 lb) 0.888 kg (2.20 lb)
Composition du boîtier Plastique Métallique
Montage Rail DIN (EN 60715), montage par encliquetage sans outil
Position de montage horizontal
Distance minimale des autres unités horizontale / verticale 25 mm / 25 mm (0.98 in / 0.98 in)
Degré de protection boîtier / bornes IP20 / IP20
Classe de protection I
Raccordement électrique - circuit d'entrée / circuit de sortie
Capacité de raccordement souple avec embout 0.2-4 mm² (24-11 AWG)
souple sans embout 0.2-2 mm² (24-14 AWG)
rigide 0.2-6 mm² (24-10 AWG)
Longueur à dénuder 6 mm (0.24 in) 8 mm (0.31 in)
Couple de serrage entrée / sortie 0.5-0.6 Nm 1 Nm / 0.6 Nm
Environnement
Température en service -10…+70 °C -25…+70 °C
pleine charge -10...+60 °C -25...+60 °C
stockage -25…+85 °C
Chaleur humide (cyclique) (IEC/EN 60068-2-30) 4 x 24 cycles, 40 °C, 95 % d'humidité relative 95 % sans condensation
Vibrations (sinusoïdales) (IEC/EN 60068-2-6) Onde aléatoire 10-
10 m/s², 10...500 Hz 500 Hz, 2G, 60 min. sur
chaque axe x, y et z
Chocs (demi-sinusoïde) (IEC/EN 60068-2-27) 15 G, 11 ms, 3 axes, 6
40 m/s², 22 ms, toutes les directions faces, 3 fois sur chaque
face
Isolement
Tension assignée d'isolement Ui circuit d'entrée / circuit de sortie 3 kV AC
Degré de pollution 2
Agréments
Norme produit EN 61204 EN 61204-3
Directive basse tension 2006/95/CE 2006/95/EG
Directive Cem 2004/108/CE 2004/108/EG
Directive RoHS 2002/95/CE 2002/95/EG
Sécurité électrique EN 50-178, EN 60950-1, UL 60950-1, UL 508 IEC/EN 60950-1
Basse tension de protection SELV (EN 60950) SELV
Compatibilité électromagnétique
Immunité aux interférences IEC/EN 61000-6-2
décharge électrostatique (ESD) IEC/EN 61000-4-2 Niveau 4 (8 kV / 15 kV)
champ électromagnétique (résistance IEC/EN 61000-4-3 Niveau 3 (10 V/m)
au rayonnement HF)
transitoires rapides (rafale) IEC/EN 61000-4-4 Niveau 4 (4 kV)
décharge impulsionnelle (surtension) IEC/EN 61000-4-5 L-L niveau 3 (2 kV),
Niveau 4 (2 kV / 4 kV)
L-PE niveau 4 (4 kV)
Émission d'ondes radios IEC/EN 61000-4-6 Niveau 3 (10 V)
Émission d'interférences IEC/EN 61000-6-3
champ électromagnétique (résistance au IEC/CISPR 22, EN 55022 Classe B
rayonnement HF)
Émission d'ondes radios IEC/CISPR 22, EN 55022 Classe B
