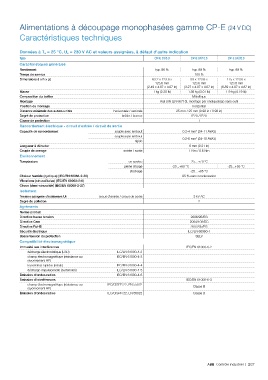

Alimentations à découpage monophasées gamme CP-E (24 V DC)
Caractéristiques techniques

Données à T a = 25 °C, U e = 230 V AC et valeurs assignées, à défaut d'autre indication
Type CP-E 24/5.0 CP-E 24/10.0 CP-E 24/20.0
Caractéristiques générales
Rendement typ. 86 % typ. 89 % typ. 89 %
Temps de service 100 %
Dimensions (l x h x p) 63.2 x 123.6 x 83 x 123.6 x 175 x 123.6 x
123.6 mm 123.6 mm 123.6 mm
[2.49 x 4.87 x 4.87 in] [3.27 x 4.87 x 4.87 in] [6.89 x 4.87 x 4.87 in]
Masse 1 kg (2.20 lb) 1.36 kg (3.01 lb) 1.9 kg (4.19 lb)
Composition du boîtier Métallique
Montage Rail DIN (EN 60715), montage par encliquetage sans outil
Position de montage horizontal
Distance minimale des autres unités horizontale / verticale 25 mm / 25 mm (0.98 in / 0.98 in)
Degré de protection boîtier / bornes IP20 / IP20
Classe de protection I
Raccordement électrique - circuit d'entrée / circuit de sortie
Capacité de raccordement souple avec embout 0.2-4 mm² (24-11 AWG)
souple sans embout
rigide 0.2-6 mm² (24-10 AWG)
Longueur à dénuder 8 mm (0.31 in)
Couple de serrage entrée / sortie 1 Nm / 0.6 Nm
Environnement
Température en service -25…+70 °C
pleine charge -25...+60 °C -25...+55 °C
stockage -25…+85 °C
Chaleur humide (cyclique) (IEC/EN 60068-2-30) 95 % sans condensation
Vibrations (sinusoïdales) (IEC/EN 60068-2-6)
Chocs (demi-sinusoïde) (IEC/EN 60068-2-27)
Isolement
Tension assignée d'isolement Ui circuit d'entrée / circuit de sortie 3 kV AC
Degré de pollution 2
Agréments
Norme produit
Directive basse tension 2006/95/EG
Directive Cem 2004/108/EG
Directive RoHS 2002/95/EG
Sécurité électrique IEC/EN 60950-1
Basse tension de protection SELV
Compatibilité électromagnétique
Immunité aux interférences IEC/EN 61000-6-2
décharge électrostatique (ESD) IEC/EN 61000-4-2
champ électromagnétique (résistance au IEC/EN 61000-4-3
rayonnement HF)
transitoires rapides (rafale) IEC/EN 61000-4-4
décharge impulsionnelle (surtension) IEC/EN 61000-4-5
Émission d'ondes radios IEC/EN 61000-4-6
Émission d'interférences IEC/EN 61000-6-3
champ électromagnétique (résistance au IEC/CISPR 22, EN 55022 Classe B
rayonnement HF)
Émission d'ondes radios IEC/CISPR 22, EN 55022 Classe B

ABB Contrôle industriel | 2/27
