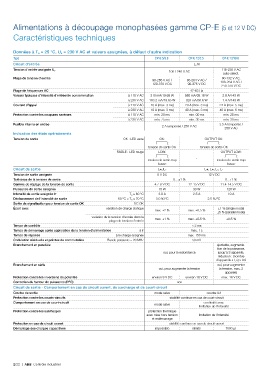

Alimentations à découpage monophasées gamme CP-E (5 et 12 V DC)
Caractéristiques techniques

Données à T a = 25 °C, U e = 230 V AC et valeurs assignées, à défaut d'autre indication
Type CP-E 5/3.0 CP-E 12/2.5 CP-E 12/10.0
Circuit d'entrée L, N
115-230 V AC
100 / 240 V AC
Tension d'entrée assignée U e
auto-select.
Plage de tension d'entrée 90-132 V AC,
90-265 V AC / 85-264 V AC / 186-264 V AC /
120-370 V DC 90-375 V DC
210-370 V DC
Plage de fréquences AC 47-63 Hz
Valeurs typiques d'intensité d'entrée/de consommation à 110 V AC 310 mA/19.65 W 580 mA/35.18 W 2.8 A/143 W
à 230 V AC 183.2 mA/19.85 W 328 mA/36.6 W 1.4 A/143 W
Courant d'appel à 110 V AC 10 A (max. 3 ms) 20 A (max. 3 ms) 24 A (max. 5 ms)
à 230 V AC 18 A (max. 3 ms) 40 A (max. 3 ms) 48 A (max. 5 ms)
Protection contre les coupures secteurs à 110 V AC min. 20 ms min. 00 ms min. 25 ms
à 230 V AC min. 75 ms min. 30 ms min. 30 ms
Fusible interne en entrée 3.5 A temporisé /
2 A temporisé / 250 V AC
250 V AC
Indication des états opérationnels
Tension de sortie OK : LED verte OK: OUTPUT OK:
V: V:
tension de sortie OK tension de sortie OK
FAIBLE : LED rouge LOW: OUTPUT LOW:
V: - V:
tension de sortie trop tension de sortie trop
basse basse
Circuit de sortie L+, L- L+, L+, L-, L-
Tension de sortie assignée 5 V DC 12 V DC
Tolérance de la tension de sortie 0... ±1 % 0...+1 %
Gamme de réglage de la tension de sortie 4.7-6 V DC 12-15 V DC 11.4-14.5 V DC
Puissance de sortie assignée 15 W 30 W 120 W
Intensité de sortie assignée Ir T a ≤ 60 °C 3.0 A 2.5 A 10 A
Déclassement de l'intensité de sortie 60 °C < T a ≤ 70 °C 3.0 %/°C 2.5 %/°C
Sortie de signalisation pour tension de sortie OK DC OK -
Écart avec variation de charge statique ±1 % (single mode)
max. ±2 % max. ±0.5 %
±5 % (parallel mode)
variation de la tension d'entrée dans la max. ±1 % max. ±0.5 % ±0.5 %
plage de tension d'entrée
Temps de contrôle < 2 ms
Temps de démarrage après application de la tension d'alimentation à Ir max. 1 s
Temps de réponse à la charge assignée max. 150 ms
Ondulation résiduelle et pointes de commutation Bande passante = 20 MHz 50 mV
Branchement en parallèle ajustable, augmenta-
tion de la puissance,
oui, pour la redondance jusqu'à 3 appareils,
réduction : (nombre
d'appareils x I r x) x 0.9
Branchement en série oui, pour augmenter
oui, pour augmenter la tension la tension, max. 2
appareils
Protection contre les inversions de polarités environ 9 V DC environ 18 V DC max. 18 V DC
Correction du facteur de puissance (PFC) non -
Circuit de sortie - Comportement en cas de circuit ouvert, de surcharge et de court-circuit
Courbe de sortie mode salve courbe U/I
Protection contre les courts-circuits stabilité continue en cas de court-circuit
Comportement en cas de court-circuit continuité avec
mode salve
limitation de l'intensité
Protection contre les surcharges protection thermique
avec mise hors tension limitation de l'intensité
et redémarrage
Protection en cas de circuit ouvert stabilité continue en cas de circuit ouvert
Démarrage des charges capacitives impossible illimité 7000 µF
