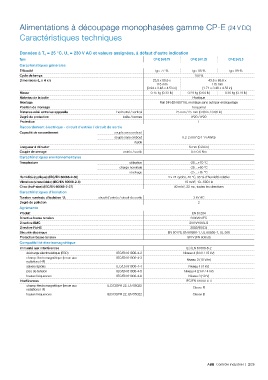

Alimentations à découpage monophasées gamme CP-E (24 V DC)
Caractéristiques techniques

Données à T a = 25 °C, U e = 230 V AC et valeurs assignées, à défaut d'autre indication
Type CP-E 24/0.75 CP-E 24/1.25 CP-E 24/2.5
Caractéristiques générales
Efficacité typ. 77 % typ. 86 % typ. 89 %
Cycle de temps 100 %
Dimensions (L x H x l) 23.9 x 88.5 x 43.5 x 88.5 x
115 mm 115 mm
[0.94 x 3.48 x 4.53 in] [1.71 x 3.48 x 4.53 in]
Masse 0.15 kg (0.33 lb) 0.29 kg (0.64 lb) 0.36 kg (0.79 lb)
Materiau de la boîte Plastique
Montage Rail DIN (EN 60715), montage sans outil par encliquetage
Position de montage horizontal
Distance mini. entre les appareils horizontal / vertical 25 mm / 25 mm (0.98 in / 0.98 in)
Degré de protection boîte / bornes IP20 / IP20
Protection I
Raccordement électrique - circuit d'entrée / circuit de sortie
Capacité de raccordement souple avec embout
2
souple sans embout 0.2-2 mm (24-14 AWG)
rigide
Longueur à dénuder 6 mm (0.24 in)
Couple de serrage entrée / sortie 0.5-0.6 Nm
Caractéristiques environnementales
Température utilisation -25…+70 °C
charge nominale -25…+60 °C
stockage -25…+85 °C
Humidité (cyclique) (IEC/EN 60068-2-30) 4 x 24 cycles, 40 °C, 95 % d'humidité relative
2
Vibration (sinusoïdale) (IEC/EN 60068-2-6) 10 m/s , 10...500 Hz
Choc (half-sine) (IEC/EN 60068-2-27) 40 m/s , 22 ms, toutes les directions
2
Caractéristiques d'isolation
circuit d'entrée / circuit de sortie 3 kV AC
Tension nominale d'isolation U i
Degré de pollution 2
Agréments
Produit EN 61204
Directive basse tension 2006/95/EG
Directive EMC 2004/108/EG
Directive RoHS 2002/95/EG
Sécurité électrique EN 50178, EN 60950-1, UL 60950-1, UL 508
Protection basse tension SELV (EN 60950)
Compatibilité électromagnétique
Immunité aux interférences IEC/EN 61000-6-2
décharge électrostatique (ESD) IEC/EN 61000-4-2 Niveau 4 (8 kV / 15 kV)
champ électromagnétique (tenue aux IEC/EN 61000-4-3
radiations HF) Niveau 3 (10 V/m)
salves rapides IEC/EN 61000-4-4 Niveau 4 (4 kV)
pics de tension IEC/EN 61000-4-5 Niveau 4 (2 kV / 4 kV)
hautes fréquences IEC/EN 61000-4-6 Niveau 3 (10 V)
Interférences IEC/EN 61000-6-3
champ électromagnétique (tenue aux IEC/CISPR 22, EN 55022 Classe B
radiations HF)
hautes fréquences IEC/CISPR 22, EN 55022 Classe B

ABB Contrôle industriel | 2/25
