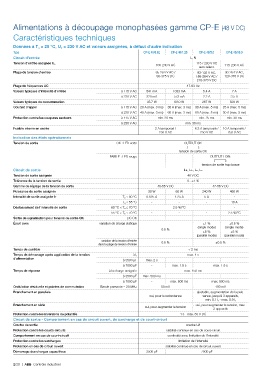

Alimentations à découpage monophasées gamme CP-E (48 V DC)
Caractéristiques techniques

Données à T a = 25 °C, U e = 230 V AC et valeurs assignées, à défaut d'autre indication
Type CP-E 48/0.62 CP-E 48/1.25 CP-E 48/5.0 CP-E 48/10.0
Circuit d'entrée L, N
115 / 230 V AC
100-240 V AC 115-230 V AC
Tension d'entrée assignée U e
auto sélect.
Plage de tension d'entrée 85-264 V AC / 93-132 V AC, 90-264 V AC,
90-375 V DC 186-264 V AC / 120-370 V DC
210-370 V DC
Plage de fréquences AC 47-63 Hz
Valeurs typiques d'intensité d'entrée à 115 V AC 541 mA 1033 mA 5.4 A 7 A
à 230 V AC 320 mA 573 mA 2.2 A 3.5 A
Valeurs typiques de consommation 35.7 W 69.0 W 267 W 528 W
Courant d'appel à 115 V AC 20 A (max. 3 ms) 30 A (max. 3 ms) 30 A (max. 5 ms) 25 A (max. 5 ms)
à 230 V AC 40 A (max. 3 ms) 60 A (max. 3 ms) 60 A (max. 5 ms) 50 A (max. 5 ms)
Protection contre les coupures secteurs à 115 V AC min. 20 ms min. 25 ms min. 30 ms
à 230 V AC min. 30 ms
Fusible interne en entrée 2 A temporisé / 6.3 A temporisé / 10 A temporisé /
250 V AC 250 V AC 250 V AC
Indication des états opérationnels
Tension de sortie OK : LED verte OUTPUT OK:
V:
tension de sortie OK
FAIBLE : LED rouge OUTPUT LOW:
- - V:
tension de sortie trop basse
Circuit de sortie L+, L+, L-, L-
Tension de sortie assignée 48 V DC
Tolérance de la tension de sortie 0...+1 %
Gamme de réglage de la tension de sortie 48-55 V DC 47-56 V DC
Puissance de sortie assignée 30 W 60 W 240 W 480 W
Intensité de sortie assignée Ir T a ≤ 60 °C 0.625 A 1.25 A 5 A -
T a ≤ 55 °C - - - 10 A
Déclassement de l'intensité de sortie 60 °C < T a ≤ 70 °C 2.5 %/°C -
55 °C < T a ≤ 70 °C - - - 2.5 %/°C
Sortie de signalisation pour tension de sortie OK DC OK - - - -
Écart avec variation de charge statique ±1 % ±0.5 %
(single mode) (single mode)
0.5 %
±5 % ±5 %
(parallel mode) (parallel mode)
variation de la tension d'entrée
dans la plage de tension d'entrée 0.5 % ±0.5 %
Temps de contrôle < 2 ms
Temps de démarrage après application de la tension à I r max. 1 s
d'alimentation
à 3500 µF max. 2 s - - -
à 7000 µF - max. 1.5 s max. 1.5 s
Temps de réponse à la charge assignée max. 150 ms
à 3500 µF max. 500 ms - - -
à 7000 µF - max. 500 ms max. 500 ms
Ondulation résiduelle et pointes de commutation Bande passante = 20 MHz 50 mV 100 mV
Branchement en parallèle ajustable, augmentation de la puis-
oui, pour la redondance sance, jusqu'à 3 appareils,
min. 0.1 I r - max. 0.9 I r
Branchement en série oui, pour augmenter la tension, max.
oui, pour augmenter la tension
2 appareils
Protection contre les inversions de polarités 1 s - max. 63 V DC
Circuit de sortie - Comportement en cas de circuit ouvert, de surcharge et de court-circuit
Courbe de sortie courbe U/I
Protection contre les courts-circuits stabilité continue en cas de court-circuit
Comportement en cas de court-circuit continuité avec limitation de l'intensité
Protection contre les surcharges limitation de l'intensité
Protection en cas de circuit ouvert stabilité continue en cas de circuit ouvert
Démarrage des charges capacitives 3500 µF 7000 µF
