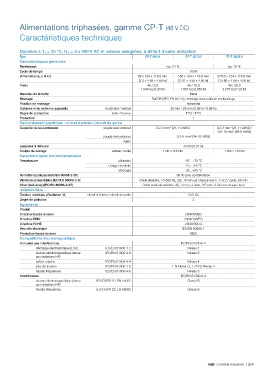

Alimentations triphasées, gamme CP-T (48 V DC)
Caractéristiques techniques

Données à T a = 25 °C, U in = 3 x 400 V AC et valeurs assignées, à défaut d'autre indication
Type CP-T 48/5.0 CP-T 48/10.0 CP-T 48/20.0
Caractéristiques générales
Rendement typ. 91 % typ. 93 %
Cycle de temps 100%
Dimensions (L x H x l) 89 x 124 x 118.8 mm 150 x 124 x 118.8 mm 275.8 x 124 x 118.8 mm
[3.5 x 4.88 x 4.68 in] [5.91 x 4.88 x 4.68 in] [10.86 x 4.88 x 4.68 in]
Poids 48 / 5.0 48 / 10.0 48 / 20.0
1.045 kg (2.30 lb) 1.657 kg (3.653 lb) 3.275 kg (7.22 lb)
Materiau de la boîte Métal
Montage Rail DIN (IEC EN 60715), montage sans outil par encliquetage
Position de montage horizontal
Distance mini. entre les appareils horizontal / vertical 25 mm / 25 mm (0.98 in / 0.98 in)
Degré de protection boîte / bornes IP20 / IP20
Protection I
Raccordement électrique - circuit d'entrée / circuit de sortie
Capacité de raccordement souple avec embout 0.2-4 mm² (24-11 AWG) 0.2-4 mm² (24-11 AWG) /
0.5-10 mm² (20-6 AWG)
souple sans embout 0.2-6 mm² (24-10 AWG)
rigide
Longueur à dénuder 8 mm (0.31 in)
Couple de serrage entrée / sortie 1 Nm / 0.6 Nm 1 Nm / 1.8 Nm
Caractéristiques environnementales
Température utilisation -25…+70 °C
charge nominale -25...+60 °C
stockage -25…+85 °C
Humidité (cyclique) (IEC/EN 60068-2-30) 95 % sans condensation
Vibration (sinusoïdale) (IEC/EN 60068-2-6) Onde aléatoire, 10-500 Hz, 2G, 10 min sur chaque axe X, Y et Z / cycle, 60 min
Choc (half-sine) (IEC/EN 60068-2-27) Onde semi-sinosoïdale, 4G, 22 ms, 3 axes, 6 Faces, 3 fois sur chaque face
Isolation data
circuit d'entrée / circuit de sortie 3 kV AC
Tension nominale d'isolation U i
Degré de pollution 2
Agréments
Produit
Directive basse tension 2006/95/EG
Directive EMC 2004/108/EG
Directive RoHS 2002/95/EG
Sécurité électrique IEC/EN 60950-1
Protection basse tension SELV
Compatibilité électromagnétique
Immunité aux interférences IEC/EN 61000-6-2
décharge électrostatique (ESD) IEC/EN 61000-4-2 Niveau 4
champ électromagnétique (tenue IEC/EN 61000-4-3 Niveau 3
aux radiations HF)
salves rapides IEC/EN 61000-4-4 Niveau 4
pics de tension IEC/EN 61000-4-5 L-N Niveau 3, L / N-G Niveau 4
hautes fréquences IEC/EN 61000-4-6 Niveau 3
Interférences IEC/EN 61000-6-3
champ électromagnétique (tenue IEC/CISPR 22, EN 55022 Classe B
aux radiations HF)
hautes fréquences IEC/CISPR 22, EN 55022 Classe B

ABB Contrôle industriel | 2/41
