P. 331
®

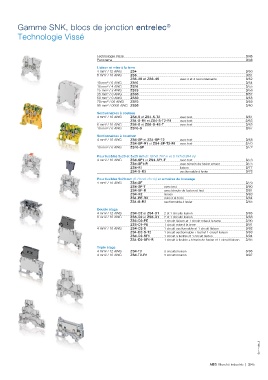

Gamme SNK, blocs de jonction entrelec
Technologie Vissé
Technologie Vissé 3/46
Panorama 3/48
Liaison et mise à la terre
3/50
4 mm² / 12 AWG ZS4
6 mm² / 10 AWG ZS6
3/51
ZS6-3S et ZS6-4S avec 3 et 4 raccordements 3/52
3/54
10 mm² / 6 AWG ZS10
3/55
16 mm² / 4 AWG ZS16
3/56
25 mm² / 3 AWG ZS25
35 mm² / 0 AWG ZS35
3/57
50 mm² / 0 AWG ZS50 3/58
3/59
70 mm² / 00 AWG ZS70
95 mm² / 0000 AWG ZS95
3/60
Sectionnables à couteau
4 mm² / 10 AWG ZS4-S et ZS4-S-T2 avec test 3/61
ZS4-S-R1 et ZS4-S-T2-R1 avec test 3/63
6 mm² / 10 AWG ZS6-S et ZS6-S-4S-T avec test 3/65
10 mm² / 6 AWG ZS10-S 3/67
Sectionnables à bouchon
4 mm² / 10 AWG ZS4-SP et ZS4-SP-T2 avec test 3/68
ZS4-SP-R1 et ZS4-SP-T2-R1 avec test 3/70
10 mm² / 6 AWG ZS10-SP /72 3
Pour fusibles 5x20 et 5x25 mm (0.197x0.787 in et 0.197x0.984 in)
4 mm² / 10 AWG ZS4-SF1 et ZS4-SF1-T avec test 3/73
ZS4-SF1-R avec témoin de fusion et test 3/75
ZS4-R1 liaison 3/77
ZS4-S-R3 sectionnable à levier 3/78
Pour fusibles 5x20 mm (0.197x0.787 in) et armoires de brassage
3/79
4 mm² / 10 AWG ZS4-SF
ZS4-SF-T avec test 3/80
ZS4-SF-R avec témoin de fusion et test 3/81
ZS4-R2 liaison 3/83
ZS4-PE-R2 mise à la terre 3/84
ZS4-S-R2 sectionnable à levier 3/85
Double étage
4 mm² / 12 AWG ZS4-D2 et ZS4-D1 2 et 1 circuits liaison 3/86
6 mm² / 10 AWG ZS6-D2 et ZS6-D1 2 et 1 circuits liaison 3/88
ZS6-D2-PE 1 circuit liaison et 1 circuit mise à la terre 3/90
ZS6-D1-PEe à la terre 3/91
1 circuit mis
4 mm² / 10 AWG ZS4-D2-S 1 circuit sectionnable et 1 circuit liaison 3/92
ZS4-D2-S-T2 1 circuit sectionnable + test et 1 circuit liaison 3/93
ZS4-D2-SF1 1 circuit à fusible et 1 circuit liaison 3/94
ZS4-D2-SF1-R 1 circuit à fusible + témoin de fusion et 1 circuit liaison 3/95
Triple étage
4 mm² / 12 AWG ZS4-T3 3 circuits liaison 3/96
4 mm² / 10 AWG ZS4-T3-R1 lia 3 circuitsison 3/97
Sommaire_3
ABB Marché industrie | 3/45
