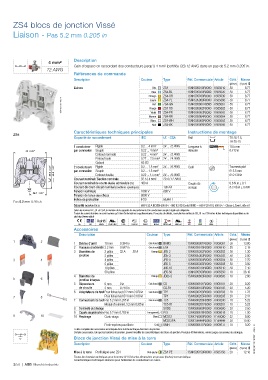

P. 336
ZS4 blocs de jonction Vissé
Liaison - Pas 5.2 mm 0.205 in
Description
4 mm²
Gain d'espace en raccordant des conducteurs jusqu'à 4 mm² (certifiés CB) 12 AWG dans un pas de 5.2 mm 0.205 in .
12 AWG
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Liaison Gris ZS4 1SNK505010R0000 K505010 50 8.77
Bleu ZS4-BL 1SNK505020R0000 K505020 50 8.77
Orange ZS4-OR 1SNK505030R0000 K505030 50 8.77
1SNK161001F0014 Rouge ZS4-YL 1SNK505060R0000 K505060 50 8.77
Jaune
8.77
ZS4-GN
Vert
1SNK505061R0000 K505061
50
ZS4-RD
1SNK505062R0000 K505062
50
8.77
Violet
50
8.77
1SNK505064R0000 K505064
ZS4-BR
Marron ZS4-PR 1SNK505063R0000 K505063 50 8.77
Blanc ZS4-WH 1SNK505065R0000 K505065 50 8.77
Noir ZS4-BK 1SNK505066R0000 K505066 50 8.77
Caractéristiques techniques principales Instructions de montage
ZS4
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 12 AWG Longueur à 10.5 mm
53 2.09" par connexion Souple 0.22 ... 4 mm² dénuder 0.413 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 2.5 mm² 24 ... 14 AWG
Gabarit A3-B3 24 ... 16 AWG
56.3 2.22" 48.8 1.92" 2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
Ø 3.5 mm
0.2 ... 1.5 mm²
Souple
par connexion
Embout double
Courant nominal / Section nominale 0.22 ... 1.5 mm² 20 A / 12 AWG Ø 0.138 in
32 A / 4 mm²
Courant nominal de courte durée admissible (1s) 480 A Couple de 0.6 N.m ± 0.1
Courant de court-circuit nominal (conditions spécifiques) 100 KA serrage 5.31 lb.in ± 0.885
Tension nominale 1000 V 600 V
26.7 1.05"
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Pas 5.2 mm 0.205 in
Sécurité accrue Ex e 693 V 32 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC — 600 V 20 A UL 60079-7 - Classe I, Zone I, AEx e II
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE CB RoHS USR CNR CSA Gost R ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.394 in
1 Butées d’arrêt 10 mm Gris foncé BAM3 1SNK900001R0000 K900001 50 13.80
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.18
3 Barrettes de 2 pôles 32 A 30 A Orange JB5-2 1SNK905302R0000 K905302 50 1.30
jonction 3 pôles JB5-3 1SNK905303R0000 K905303 50 2.00
3 4 4 pôles JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles JB5-10 1SNK905310R0000 K905310 30 7.10
50 pôles JB5-50 1SNK905350R0000 K905350 10 36.10
4 Barrettes de Orange JB85-3 1SNK900603R0000 K900603 10 2.80
5 6 jonction interpas
5 Séparateurs 0 mm 0 in Gris foncé CS 1SNK900101R0000 K900101 20 0.20
de circuits 3 mm 0.118 in CS-R1 1SNK900103R0000 K900103 20 5.20
6 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
7 8 Pour fiches test Ø 4 mm 0.160 in TP4 1SNK900205R0000 K900205 20 2.41
7 Connecteurs de test Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.23
Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.23
8 Continuité de blindage SHBS 1SNK900600R0000 K900600 20 3.50
9 Capots de protection Pas 5.2 mm 0.205 in Transparent PL5 1SNK900618R0000 K900618 10 1.50
9 10 10 Repérage Carte vierge Blanc MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
Blocs de jonction Vissé de mise à la terre 1SNK161001S0301 - Rév. C
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Mise à la terre Profil aligné avec ZS4 Vert-jaune ZS4-PE 1SNK505150R0000 K505150 20 12.10
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
3/50 | ABB Marché industrie
