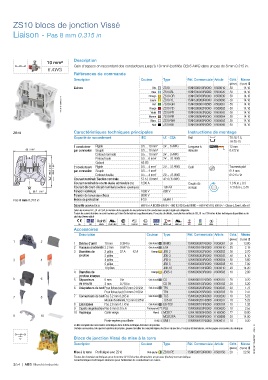

P. 340
ZS10 blocs de jonction Vissé
Liaison - Pas 8 mm 0.315 in
Description
10 mm²
Gain d'espace en raccordant des conducteurs jusqu'à 10 mm² (certifiés CB) 6 AWG dans un pas de 8 mm 0.315 in .
6 AWG
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Liaison Gris ZS10 1SNK508010R0000 K508010 50 14.10
Bleu ZS10-BL 1SNK508020R0000 K508020 50 14.10
Orange
ZS10-OR
14.10
50
1SNK508030R0000 K508030
1SNK161008F0014 Jaune ZS10-YL 1SNK508060R0000 K508060 50 14.10
14.10
Vert
ZS10-GN
1SNK508061R0000 K508061
50
Rouge
ZS10-PR
50
14.10
1SNK508063R0000 K508063
Violet ZS10-RD 1SNK508062R0000 K508062 50 14.10
Marron ZS10-BR 1SNK508064R0000 K508064 50 14.10
Blanc ZS10-WH 1SNK508065R0000 K508065 50 14.10
Noir ZS10-BK 1SNK508066R0000 K508066 50 14.10
ZS10 Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.5 ... 10 mm² 24 ... 6 AWG Longueur à 12 mm
53 2.09" par connexion Souple 0.5 ... 10 mm² dénuder 0.472 in
Embout non isolé 0.5 ... 10 mm² 24 ... 8 AWG
Embout isolé 0.5 ... 6 mm² 24 ... 10 AWG
Gabarit A5-B5
56.3 2.22" 48.8 1.92" 2 conducteurs Rigide 0.5 ... 4 mm² 20 ... 12 AWG Outil Tournevis plat
0.5 ... 4 mm²
Ø 4 mm
Souple
par connexion
Embout double 0.5 ... 4 mm² 20 ... 12 AWG Ø 0.157 in
Courant nominal / Section nominale 57 A / 10 mm² 42 A / 6 AWG
Courant nominal de courte durée admissible (1s) 1200 A Couple de 1.3 N.m ± 0.3
Courant de court-circuit nominal (conditions spécifiques) 100 KA serrage 11.5 lb.in ± 2.65
26.7 1.05" Tension nominale 1000 V 600 V
Tension de tenue aux chocs 8000 V
Pas 8 mm 0.315 in Indice de protection IP20 NEMA 1
Sécurité accrue Ex e 693 V 57 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC — 600 V 42 A UL 60079-7 - Classe I, Zone I, AEx e II
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE CB RoHS USR CNR CSA Gost R ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.394 in
1 Butées d’arrêt 10 mm Gris foncé BAM3 1SNK900001R0000 K900001 50 13.80
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.18
3 Barrettes de 2 pôles 57 A 42 A Orange JB8-2 1SNK908302R0000 K908302 50 2.70
jonction 3 pôles JB8-3 1SNK908303R0000 K908303 50 4.10
3 4 4 pôles JB8-4 1SNK908304R0000 K908304 50 5.60
5 pôles JB8-5 1SNK908305R0000 K908305 40 7.00
10 pôles JB8-10 1SNK908310R0000 K908310 20 14.20
4 Barrettes de Orange JB85-3 1SNK900603R0000 K900603 10 2.80
jonction interpas
5 6 5 Séparateurs 0 mm 0 in Gris foncé CS 1SNK900101R0000 K900101 20 0.20
de circuits 3 mm 0.118 in CS-R1 1SNK900103R0000 K900103 20 5.20
6 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
Pour fiches test Ø 4 mm 0.160 in TP4 1SNK900205R0000 K900205 20 2.41
7 8 7 Connecteurs de test Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.23
Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.23
8 Entretoises Pas 2.8 mm 0.110 in Gris foncé ES-TC8 1SNK900104R0000 K900104 10 1.35
9 Capots de protection Pas 8 mm 0.315 in Transparent PL8 1SNK900620R0000 K900620 10 2.55
10 Repérage Carte vierge Blanc MC812 1SNK160000R0000 K160000 22 10.00
9 10 MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
Blocs de jonction Vissé de mise à la terre 1SNK161004S0301 - Rév. C
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Mise à la terre Profil aligné avec ZS10 Vert-jaune ZS10-PE 1SNK508150R0000 K508150 20 22.50
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
3/54 | ABB Marché industrie
