P. 343

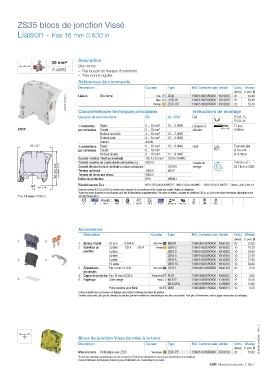

ZS35 blocs de jonction Vissé
Liaison - Pas 16 mm 0.630 in
Description
35 mm²
Bloc fermé :
0 AWG – Pas besoin de flasque d'extrémité.
– Très bonne rigidité.
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1SNK161004F0014 Orange ZS35-BL 1SNK516020R0000 K516020 20 53.40
ZS35
Bloc fermé
Liaison
1SNK516010R0000 K516010
53.40
20
Gris
Bleu
ZS35-OR
53.40
20
1SNK516030R0000 K516030
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 6 ... 35 mm² 10 ... 0 AWG Longueur à 17 mm
ZS35 par connexion Souple 6 ... 35 mm² dénuder 0.669 in
Embout non isolé 4 ... 35 mm² 12 ... 2 AWG
Embout isolé 4 ... 35 mm² 12 ... 2 AWG
Gabarit A9-B9
59 2.32" 2 conducteurs Rigide 6 ... 16 mm² 10 ... 6 AWG Outil Tournevis plat
par connexion Souple 6 ... 16 mm² Ø 6.5 mm
Embout double 4 ... 10 mm² 12 ... 8 AWG Ø 0.256 in
Courant nominal / Section nominale 125 A / 35 mm² 150 A / 0 AWG Couple de 2.9 N.m ± 0.1
4200 A
Courant nominal de courte durée admissible (1s)
63.3 2.49" 55.8 2.19" Courant de court-circuit nominal (conditions spécifiques) 1000 V 100 KA serrage 25.7 lb.in ± 0.885
Tension nominale
600 V
Tension de tenue aux chocs 8000 V
Indice de protection IP10 NEMA 1
Sécurité accrue Ex e 693 V 125 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC — 600 V 150 A UL 60079-7 - Classe I, Zone I, AEx e II
34 1.34"
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
Pas 16 mm 0.630 in site http://www.abb.fr
CE CB RoHS USR CSA Gost R ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.394 in
1 Butées d’arrêt 10 mm Gris foncé BAZH1 1SNK900102R0000 K900102 20 23.90
2 Barrettes de 2 pôles 125 A 150 A Orange JB16-2 1SNK916302R0000 K916302 10 10.20
jonction 3 pôles JB16-3 1SNK916303R0000 K916303 10 16.00
4 pôles JB16-4 1SNK916304R0000 K916304 10 21.80
3 4 5 pôles JB16-5 1SNK916305R0000 K916305 10 27.60
10 pôles JB16-10 1SNK916310R0000 K916310 10 56.60
3 Séparateurs Pas 3 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20
de circuits
4 Capots de protection Pas 16 mm 0.630 in Transparent PL16 1SNK900622R0000 K900622 10 4.60
5 5 Repérage Carte vierge Blanc MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
1SNK161019S0301 - Rév. D
Blocs de jonction Vissé de mise à la terre
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Mise à la terre Profil aligné avec ZS35 Vert-jaune ZS35-PE 1SNK516150R0000 K516150 20 81.80
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Marché industrie | 3/57
