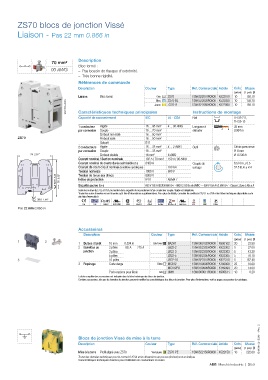

P. 345
ZS70 blocs de jonction Vissé
Liaison - Pas 22 mm 0.866 in
Description
70 mm²
Bloc fermé :
00 AWG – Pas besoin de flasque d'extrémité.
– Très bonne rigidité.
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Liaison Bloc fermé Bleu ZS70 1SNK522010R0000 K522010 10 158.10
Gris
1SNK161044F0014 Caractéristiques techniques principales ZS70-YL 1SNK522060R0000 K522060 10 158.10
1SNK522020R0000 K522020
ZS70-BL
158.10
10
Jaune
Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 16 ... 95 mm² 4 ... 00 AWG Longueur à 25 mm
par connexion Souple 16 ... 70 mm² dénuder 0.984 in
Embout non isolé 16 ... 50 mm²
ZS70 Embout isolé 16 ... 50 mm²
Gabarit B11
2 conducteurs Rigide 16 ... 35 mm² 4 ... 2 AWG Outil Clé six pans creux
par connexion Souple 16 ... 35 mm² Ø 6 mm
74 2.91" Embout double 16 mm² 6 AWG Ø 0.236 in
Courant nominal / Section nominale 192 A / 70 mm² 159 A / 00 AWG
Courant nominal de courte durée admissible (1s) 8400 A Couple de 6.5 N.m ± 0.5
Courant de court-circuit nominal (conditions spécifiques) 100 KA serrage 57.5 lb.in ± 4.4
Tension nominale 1000 V 600 V
82.5 3.25" 75 2.95" Tension de tenue aux chocs 8000 V NEMA 1
Indice de protection
IP10
Sécurité accrue Ex e 693 V 192 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC — 600 V 159 A UL 60079-7 - Classe I, Zone I, AEx e II
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
39.5 1.56"
CE CB RoHS USR CNR CSA Gost R ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina
Pas 22 mm 0.866 in
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.394 in
1 Butées d’arrêt 10 mm Gris foncé BAZH1 1SNK900102R0000 K900102 20 23.90
2 Barrettes de 2 pôles 192 A 175 A JB22-2 1SNK922302R0000 K922302 5 27.00
jonction 3 pôles JB22-3 1SNK922303R0000 K922303 5 43.30
5 pôles JB22-5 1SNK922305R0000 K922305 5 76.10
3 10 pôles JB22-10 1SNK922310R0000 K922310 5 157.40
3 Repérage Carte vierge Blanc MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
1SNK161021S0301 - Rév. C
Blocs de jonction Vissé de mise à la terre
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Mise à la terre Profil aligné avec ZS70 Vert-jaune ZS70-PE 1SNK522150R0000 K522150 10 222.00
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Marché industrie | 3/59
