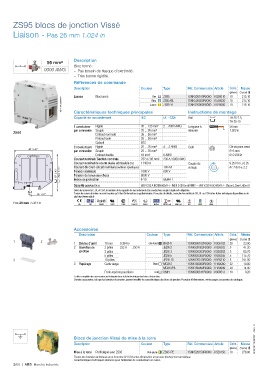

P. 346
ZS95 blocs de jonction Vissé
Liaison - Pas 26 mm 1.024 in
Description
95 mm²
Bloc fermé :
0000 AWG – Pas besoin de flasque d'extrémité.
– Très bonne rigidité.
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Gris
1SNK526010R0000 K526010
215.10
Liaison
ZS95
10
Bloc fermé
1SNK161025F0014 Jaune ZS95-BL 1SNK526020R0000 K526020 10 215.10
Bleu
10
ZS95-YL
215.10
1SNK526060R0000 K526060
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 35 ... 120 mm² 2 ... 0000 AWG Longueur à 26 mm
par connexion Souple 35 ... 95 mm² dénuder 1.023 in
ZS95
Embout non isolé 35 ... 50 mm²
Embout isolé 35 ... 50 mm²
Gabarit B12
2 conducteurs Rigide 25 ... 35 mm² 4 ... 2 AWG Outil Clé six pans creux
87 3.43"
par connexion Souple 25 ... 35 mm² Ø 6 mm
Embout double 16 mm² 6 AWG Ø 0.236 in
Courant nominal / Section nominale 232 A / 95 mm² 230 A / 0000 AWG
Courant nominal de courte durée admissible (1s) 11400 A 100 KA Couple de 9.25 N.m ± 0.25
81.7 lb.in ± 2.2
serrage
Courant de court-circuit nominal (conditions spécifiques)
87 3.43" 79.5 3.13" Tension nominale 1000 V 600 V
Tension de tenue aux chocs
8000 V
Indice de protection IP10 NEMA 1
Sécurité accrue Ex e 693 V 232 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC — 600 V 230 A UL 60079-7 - Classe I, Zone I, AEx e II
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
46 1.81" Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
Pas 26 mm 1.024 in CE CB RoHS USR CSA Gost R ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.394 in
1 Butées d’arrêt 10 mm Gris foncé BAZH1 1SNK900102R0000 K900102 20 23.90
2 Barrettes de 2 pôles 232 A 230 A JB26-2 1SNK926302R0000 K926302 5 41.20
jonction 3 pôles JB26-3 1SNK926303R0000 K926303 5 65.70
5 pôles JB26-5 1SNK926305R0000 K926305 5 115.70
3 10 pôles JB26-10 1SNK926310R0000 K926310 5 241.50
3 Repérage Carte vierge Blanc MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
1SNK161023S0301 - Rév. C
Blocs de jonction Vissé de mise à la terre
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Mise à la terre Profil aligné avec ZS95 Vert-jaune ZS95-PE 1SNK526150R0000 K526150 10 278.00
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
3/60 | ABB Marché industrie
