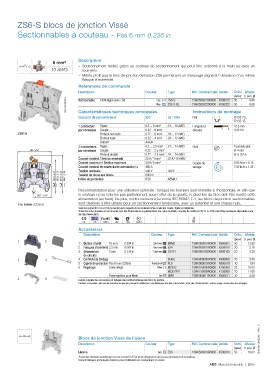

P. 351
ZS6-S blocs de jonction Vissé
Sectionnables à couteau - Pas 6 mm 0.236 in
Description
6 mm²
– Sectionnement facilité grâce au couteau de sectionnement qui peut être actionné à la main ou avec un
10 AWG tournevis.
– Même profil que le bloc de jonction de liaison ZS6 permettant un marquage aligné et l'utilisation d'un même
flasque d'extrémité.
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. (1 pce) g
Masse
(pièce)
1SNK161056F0014 Sectionnable Profil aligné avec ZS6 Bleu ZS6-S 1SNK506315R0000 K506315 50 8.60
Gris
ZS6-S-BL
50
8.60
1SNK506322R0000 K506322
Caractéristiques techniques principales
TH 35-7.5,
Capacité de raccordement IEC UL - CSA Instructions de montage
Rail
TH 35-15
1 conducteur Rigide 0.2 ... 6 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 6 mm² dénuder 0.413 in
ZS6-S Embout non isolé 0.22 ... 6 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A4-B3
2 conducteurs Rigide 0.2 ... 2.5 mm² 24 ... 14 AWG Outil Tournevis plat
53 2.09" par connexion Souple 0.22 ... 2.5 mm² Ø 4 mm
Embout double 0.22 ... 2.5 mm² 24 ... 14 AWG Ø 0.157 in
Courant nominal / Section nominale 25 A / 4 mm² 25 A / 10 AWG
Courant maximum / Section maximum 30 A / 6 mm² Couple de 0.85 N.m ± 0.15
Courant nominal de courte durée admissible (1s) 480 A 300 V serrage 7.52 lb.in ± 1.33
60.4 2.37" 52.9 2.08" 67.2 2.64" 59.7 2.35" Tension nominale 500 V NEMA 1
6000 V
Tension de tenue aux chocs
Indice de protection
IP20
Recommandation pour une utilisation optimale : lorsque les borniers sont installés à l'horizontale, et afin que
26.7 1.05" le couteau ne se referme pas partiellement sous l'effet de la gravité, le pied fixe du bloc doit être monté côté
alimentation (en haut). De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction sectionnables
Pas 6 mm 0.236 in sont destinés à être utilisés pour un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE CB RoHS USR CSA Gost R BV
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.394 in
1 Butées d’arrêt 10 mm Gris foncé BAM3 1SNK900001R0000 K900001 50 13.80
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.18
3 Séparateurs 3 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20
de circuits
3 4 4 Continuité de blindage SHBS 1SNK900600R0000 K900600 20 3.50
5 Capots de protection Pas 6 mm 0.236 in Transparent PL6 1SNK900619R0000 K900619 10 1.84
6 Repérage Carte vierge Blanc MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
5 6 La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
1SNK161046S0301 - Rév. C
Blocs de jonction Vissé de liaison
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Liaison Gris ZS6 1SNK506010R0000 K506010 50 10.64
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Marché industrie | 3/65
