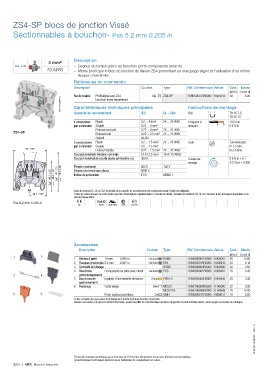

P. 354
ZS4-SP blocs de jonction Vissé
Sectionnables à bouchon- Pas 5.2 mm 0.205 in
Description
4 mm²
– Gagnez du temps grâce au bouchon porte-composants sans vis.
10 AWG – Même profil que le bloc de jonction de liaison ZS4 permettant un marquage aligné et l'utilisation d'un même
flasque d'extrémité.
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1SNK505313R0000 K505313
Profil aligné avec ZS4,
ZS4-SP
50
Sectionnable
8.20
Gris
1SNK161023F0014 Caractéristiques techniques principales Instructions de montage
bouchon fourni séparément
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.413 in
Embout non isolé 0.22 ... 4 mm² 24 ... 10 AWG
ZS4-SP 24 ... 14 AWG
Embout isolé 0.22 ... 2.5 mm²
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
53 2.09" 24 ... 16 AWG
Embout double 0.22 ... 1.5 mm² Ø 0.138 in
Courant nominal / Section nominale 18 A / 2.5 mm² 18 A / 10 AWG
Courant nominal de courte durée admissible (1s) 300 A Couple de 0.6 N.m ± 0.1
serrage 5.31 lb.in ± 0.885
400 V
150 V
Tension nominale
56.3 2.22" 48.8 1.92" 81 3.19" 73.5 2.89" Tension de tenue aux chocs 6000 V NEMA 1
IP20
Indice de protection
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
26.7 1.05" Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
Pas 5.2 mm 0.205 in
CE RoHS USR CNR CSA Gost R
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.394 in
1 Butées d’arrêt 10 mm Gris foncé BAM3 1SNK900001R0000 K900001 50 13.80
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.18
3 Continuité de blindage SHBS 1SNK900600R0000 K900600 20 3.50
4 Bouchons Composants en série avec circuit Gris foncé PG5 1SNK900401R0000 K900401 20 3.45
3 4 porte-composants
5 Bouchons de Equipés d'une barrette de liaison Orange PG5-R1 1SNK900402R0000 K900402 20 3.45
sectionnement
6 Repérage Carte vierge Blanc MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
5 6 Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
1SNK161033S0301 - Rév. C
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
3/68 | ABB Marché industrie
