Page 353 - Marché Industrie

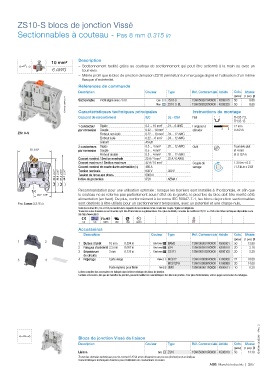

P. 353
ZS10-S blocs de jonction Vissé
Sectionnables à couteau - Pas 8 mm 0.315 in
Description
10 mm²
– Sectionnement facilité grâce au couteau de sectionnement qui peut être actionné à la main ou avec un
6 AWG tournevis.
– Même profil que le bloc de jonction de liaison ZS10 permettant un marquage aligné et l'utilisation d'un même
flasque d'extrémité.
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. (1 pce) g
Masse
(pièce)
1SNK161058F0014 Sectionnable Profil aligné avec ZS10 Bleu ZS10-S 1SNK508315R0000 K508315 50 8.60
Gris
1SNK508320R0000 K508320
8.60
ZS10-S-BL
50
Caractéristiques techniques principales
Capacité de raccordement IEC UL - CSA Instructions de montage
TH 35-7.5,
Rail
TH 35-15
1 conducteur Rigide 0.2 ... 10 mm² 24 ... 6 AWG Longueur à 12 mm
par connexion Souple 0.22 ... 10 mm² dénuder 0.472 in
ZS10-S Embout non isolé 0.22 ... 10 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 6 mm² 24 ... 12 AWG
Gabarit A5-B5
2 conducteurs Rigide 0.5 ... 4 mm² 20 ... 12 AWG Outil Tournevis plat
53 2.09" par connexion Souple 0.5 ... 4 mm² Ø 4 mm
Embout double 0.5 ... 4 mm² 20 ... 12 AWG Ø 0.157 in
Courant nominal / Section nominale 25 A / 4 mm² 25 A / 6 AWG
Courant maximum / Section maximum 42 A / 10 mm² Couple de 1.3 N.m ± 0.3
Courant nominal de courte durée admissible (1s) 480 A 300 V serrage 11.5 lb.in ± 2.65
60.4 2.37" 52.9 2.08" 67.2 2.64" 59.7 2.35" Tension nominale 630 V NEMA 1
6000 V
Tension de tenue aux chocs
Indice de protection
IP20
Recommandation pour une utilisation optimale : lorsque les borniers sont installés à l'horizontale, et afin que
26.7 1.05" le couteau ne se referme pas partiellement sous l'effet de la gravité, le pied fixe du bloc doit être monté côté
alimentation (en haut). De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction sectionnables
Pas 8 mm 0.315 in sont destinés à être utilisés pour un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE CB RoHS USR CSA Gost R BV
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.394 in
1 Butées d’arrêt 10 mm Gris foncé BAM3 1SNK900001R0000 K900001 50 13.80
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.18
3 Séparateurs 3 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20
de circuits
3 4 4 Repérage Carte vierge Blanc MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
1SNK161050S0301 - Rév. C
Blocs de jonction Vissé de liaison
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Liaison Gris ZS10 1SNK508010R0000 K508010 50 14.10
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Marché industrie | 3/67
Sectionnables à couteau - Pas 8 mm 0.315 in
Description
10 mm²
– Sectionnement facilité grâce au couteau de sectionnement qui peut être actionné à la main ou avec un
6 AWG tournevis.
– Même profil que le bloc de jonction de liaison ZS10 permettant un marquage aligné et l'utilisation d'un même
flasque d'extrémité.
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. (1 pce) g
Masse
(pièce)
1SNK161058F0014 Sectionnable Profil aligné avec ZS10 Bleu ZS10-S 1SNK508315R0000 K508315 50 8.60
Gris
1SNK508320R0000 K508320
8.60
ZS10-S-BL
50
Caractéristiques techniques principales
Capacité de raccordement IEC UL - CSA Instructions de montage
TH 35-7.5,
Rail
TH 35-15
1 conducteur Rigide 0.2 ... 10 mm² 24 ... 6 AWG Longueur à 12 mm
par connexion Souple 0.22 ... 10 mm² dénuder 0.472 in
ZS10-S Embout non isolé 0.22 ... 10 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 6 mm² 24 ... 12 AWG
Gabarit A5-B5
2 conducteurs Rigide 0.5 ... 4 mm² 20 ... 12 AWG Outil Tournevis plat
53 2.09" par connexion Souple 0.5 ... 4 mm² Ø 4 mm
Embout double 0.5 ... 4 mm² 20 ... 12 AWG Ø 0.157 in
Courant nominal / Section nominale 25 A / 4 mm² 25 A / 6 AWG
Courant maximum / Section maximum 42 A / 10 mm² Couple de 1.3 N.m ± 0.3
Courant nominal de courte durée admissible (1s) 480 A 300 V serrage 11.5 lb.in ± 2.65
60.4 2.37" 52.9 2.08" 67.2 2.64" 59.7 2.35" Tension nominale 630 V NEMA 1
6000 V
Tension de tenue aux chocs
Indice de protection
IP20
Recommandation pour une utilisation optimale : lorsque les borniers sont installés à l'horizontale, et afin que
26.7 1.05" le couteau ne se referme pas partiellement sous l'effet de la gravité, le pied fixe du bloc doit être monté côté
alimentation (en haut). De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction sectionnables
Pas 8 mm 0.315 in sont destinés à être utilisés pour un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE CB RoHS USR CSA Gost R BV
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.394 in
1 Butées d’arrêt 10 mm Gris foncé BAM3 1SNK900001R0000 K900001 50 13.80
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.18
3 Séparateurs 3 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20
de circuits
3 4 4 Repérage Carte vierge Blanc MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
1SNK161050S0301 - Rév. C
Blocs de jonction Vissé de liaison
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Liaison Gris ZS10 1SNK508010R0000 K508010 50 14.10
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Marché industrie | 3/67
