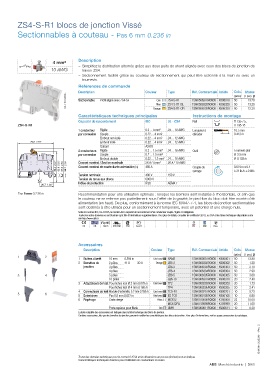

P. 349
ZS4-S-R1 blocs de jonction Vissé
Sectionnables à couteau - Pas 6 mm 0.236 in
Description
4 mm²
– Simplifiez la distribution alternée grâce aux deux puits de shunt alignés avec ceux des blocs de jonction de
10 AWG liaison ZS4.
– Sectionnement facilité grâce au couteau de sectionnement qui peut être actionné à la main ou avec un
tournevis.
Références de commande Couleur Type Réf. Commerciale Article Colis. Masse
Description
1SNK161003F0014 Sectionnable Profil aligné avec ZS4-SF Bleu ZS4-S-R1 1SNK506310R0000 K506310 (pièce) (1 pce) g
13.20
50
Gris
ZS4-S-R1-BL
1SNK506320R0000 K506320
50
13.20
Orange
Instructions de montage
Caractéristiques techniques principales ZS4-S-R1-OR 1SNK506330R0000 K506330 50 13.20
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
ZS4-S-R1 TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.413 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
70.5 2.78" Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
60.4 2.37" 52.9 2.08" 67.2 2.64" 59.7 2.35" Courant nominal / Section nominale 26 A / 4 mm² 26 A / 10 AWG Couple de 0.6 N.m ± 0.1
480 A
Courant nominal de courte durée admissible (1s)
5.31 lb.in ± 0.885
Tension nominale 400 V 150 V serrage
Tension de tenue aux chocs 6000 V
Indice de protection IP20 NEMA 1
26.7 1.05"
Pas 6 mm 0.236 in Recommandation pour une utilisation optimale : lorsque les borniers sont installés à l'horizontale, et afin que
le couteau ne se referme pas partiellement sous l'effet de la gravité, le pied fixe du bloc doit être monté côté
alimentation (en haut). De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction sectionnables
sont destinés à être utilisés pour un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE CB RoHS USR CNR CSA Gost R BV DNV Rina
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.394 in
1 Butées d’arrêt 10 mm Gris foncé BAM3 1SNK900001R0000 K900001 50 13.80
2 Barrettes de 2 pôles 41 A 30 A Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles JB6-3 1SNK906303R0000 K906303 50 2.10
4 pôles JB6-4 1SNK906304R0000 K906304 50 2.90
3 4 5 pôles JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles JB6-10 1SNK906310R0000 K906310 20 7.40
3 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
Pour fiches test Ø 4 mm 0.160 in TP4 1SNK900205R0000 K900205 20 2.41
4 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.23
5 6
5 Entretoises Pas 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
6 Repérage Carte vierge Blanc MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
1SNK161012S0301 - Rév. C
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Marché industrie | 3/63
