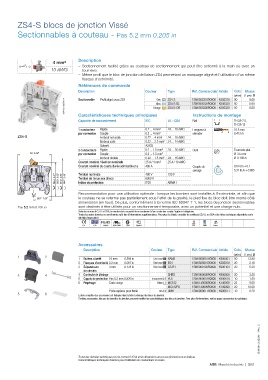

P. 347
ZS4-S blocs de jonction Vissé
Sectionnables à couteau - Pas 5.2 mm 0.205 in
Description
4 mm²
– Sectionnement facilité grâce au couteau de sectionnement qui peut être actionné à la main ou avec un
10 AWG tournevis.
– Même profil que le bloc de jonction de liaison ZS4 permettant un marquage aligné et l'utilisation d'un même
flasque d'extrémité.
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1SNK161002F0014 Orange ZS4-S-BL 1SNK505320R0000 K505320 50 8.60
ZS4-S
Sectionnable
Gris
8.60
Profil aligné avec ZS4
50
1SNK505310R0000 K505310
Bleu
50
ZS4-S-OR
8.60
1SNK505330R0000 K505330
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.2 ... 4 mm² dénuder 0.413 in
ZS4-S Embout non isolé 0.22 ... 4 mm² 24 ... 10 AWG
Embout isolé 0.22 ... 2.5 mm² 24 ... 14 AWG
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
53 2.09" par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Courant nominal / Section nominale 25 A / 4 mm² 25 A / 10 AWG
Courant nominal de courte durée admissible (1s) 480 A Couple de 0.6 N.m ± 0.1
serrage 5.31 lb.in ± 0.885
150 V
60.4 2.37" 52.9 2.08" 67.2 2.64" 59.7 2.35" Tension nominale 400 V NEMA 1
6000 V
Tension de tenue aux chocs
IP20
Indice de protection
Recommandation pour une utilisation optimale : lorsque les borniers sont installés à l'horizontale, et afin que
26.7 1.05" le couteau ne se referme pas partiellement sous l'effet de la gravité, le pied fixe du bloc doit être monté côté
alimentation (en haut). De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction sectionnables
Pas 5.2 mm 0.205 in sont destinés à être utilisés pour un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE CB RoHS USR CNR CSA Gost R BV DNV Rina
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.394 in
1 Butées d’arrêt 10 mm Gris foncé BAM3 1SNK900001R0000 K900001 50 13.80
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.18
3 Séparateurs 3 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20
de circuits
3 4 4 Continuité de blindage SHBS 1SNK900600R0000 K900600 20 3.50
5 Capots de protection Pas 5.2 mm 0.205 in Transparent PL5 1SNK900618R0000 K900618 10 1.50
6 Repérage Carte vierge Blanc MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
5 6 La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
1SNK161010S0301 - Rév. C
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Marché industrie | 3/61
