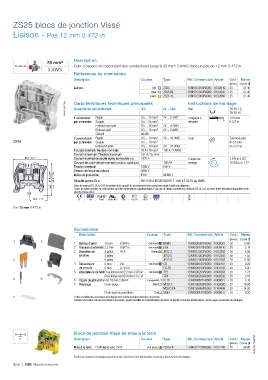

P. 342
ZS25 blocs de jonction Vissé
Liaison - Pas 12 mm 0.472 in
Description
25 mm²
Gain d'espace en raccordant des conducteurs jusqu'à 25 mm² 3 AWG dans un pas de 12 mm 0.472 in .
3 AWG
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Liaison Gris ZS25 1SNK512010R0000 K512010 25 21.40
Bleu ZS25-BL 1SNK512020R0000 K512020 25 21.40
Jaune ZS25-YL 1SNK512060R0000 K512060 25 21.40
1SNK161081V0014 Caractéristiques techniques principales UL - CSA Instructions de montage
TH 35-7.5,
IEC
Rail
Capacité de raccordement
TH 35-15
1 conducteur Rigide 0.5 ... 25 mm² 24 ... 3 AWG Longueur à 13.5 mm
par connexion Souple 0.5 ... 25 mm² dénuder 0.531 in
Embout non isolé 0.5 ... 16 mm² 24 ... 4 AWG
Embout isolé 0.5 ... 16 mm² 24 ... 8 AWG
Gabarit A6-B6
2 conducteurs Rigide 0.5 ... 10 mm² 20 ... 10 AWG Outil Tournevis plat
ZS25 par connexion Souple 0.5 ... 10 mm² Ø 5.5 mm
Embout double 0.5 ... 10 mm² 20 ... 10 AWG Ø 0.217 in
Courant nominal / Section nominale 76 A / 16 mm² 100 A / 3 AWG
Courant maximum / Section maximum 101 A / 25 mm²
56.1 2.21" Courant nominal de courte durée admissible (1s) 1920 A Couple de 1.8 N.m ± 0.2
Courant de court-circuit nominal (conditions spécifiques) 100 KA serrage 15.9 lb.in ± 1.77
Tension nominale 1000 V 600 V
Tension de tenue aux chocs 8000 V
57.8 2.28" 50.3 1.98" Indice de protection IP20 NEMA 1
693 V 68 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC
Sécurité accrue Ex e
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
29.8 1.17" CE CB RoHS USR CNR CSA Gost R ATEX IECEx BV
Pas 12 mm 0.472 in
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.394 in
1 Butées d’arrêt 10 mm Gris foncé BAM3 1SNK900001R0000 K900001 50 13.80
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.18
3 Barrettes de 2 pôles 76 A Orange JB12-2 1SNK912302R0000 K912302 50 4.86
jonction 3 pôles JB12-3 1SNK912303R0000 K912303 50 7.55
3 4 5 pôles JB12-5 1SNK912305R0000 K912305 20 12.93
4 Séparateurs 0 mm 0 in Gris foncé CS 1SNK900101R0000 K900101 20 0.20
de circuits 3 mm 0.118 in CS-R1 1SNK900103R0000 K900103 20 5.20
5 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.41
5 6
6 Capots de protection Pas 10 mm 0.394 in Transparent PL10 1SNK900621R0000 K900621 10 3.13
7 Repérage Carte vierge Blanc MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
7 La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
Blocs de jonction Vissé de mise à la terre
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g 1SNK161078S0301
Mise à la terre Profil aligné avec ZS25 Vert-jaune ZS25-PE 1SNK512150R0000 K512150 20 38.00
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
3/56 | ABB Marché industrie
