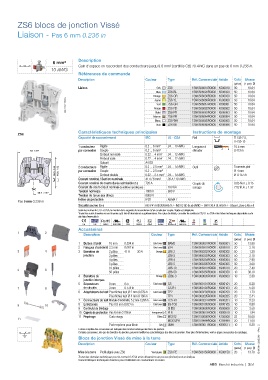

P. 337
ZS6 blocs de jonction Vissé
Liaison - Pas 6 mm 0.236 in
Description
6 mm²
Gain d'espace en raccordant des conducteurs jusqu'à 6 mm² (certifiés CB) 10 AWG dans un pas de 6 mm 0.236 in .
10 AWG
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Liaison Gris ZS6 1SNK506010R0000 K506010 50 10.64
Bleu ZS6-BL 1SNK506020R0000 K506020 50 10.64
Orange ZS6-OR 1SNK506030R0000 K506030 50 10.64
1SNK161011F0014 Rouge ZS6-YL 1SNK506060R0000 K506060 50 10.64
Jaune
ZS6-GN
Vert
10.64
50
1SNK506061R0000 K506061
ZS6-RD
10.64
50
1SNK506062R0000 K506062
Violet
10.64
50
1SNK506064R0000 K506064
ZS6-BR
Marron ZS6-PR 1SNK506063R0000 K506063 50 10.64
Blanc ZS6-WH 1SNK506065R0000 K506065 50 10.64
Noir ZS6-BK 1SNK506066R0000 K506066 50 10.64
Caractéristiques techniques principales Instructions de montage
ZS6
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 6 mm² 24 ... 10 AWG Longueur à 10.5 mm
53 2.09" par connexion Souple 0.2 ... 6 mm² dénuder 0.413 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A4-B3
56.3 2.22" 48.8 1.92" 2 conducteurs Rigide 0.2 ... 2.5 mm² 24 ... 14 AWG Outil Tournevis plat
Souple
Ø 4 mm
0.2 ... 2.5 mm²
par connexion
Embout double
24 ... 14 AWG
Courant nominal / Section nominale 0.22 ... 2.5 mm² 30 A / 10 AWG Ø 0.157 in
41 A / 6 mm²
Courant nominal de courte durée admissible (1s) 720 A Couple de 0.85 N.m ± 0.15
Courant de court-circuit nominal (conditions spécifiques) 100 KA serrage 7.52 lb.in ± 1.33
Tension nominale 1000 V 600 V
26.7 1.05"
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Pas 6 mm 0.236 in
Sécurité accrue Ex e 693 V 41 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC — 600 V 30 A UL 60079-7 - Classe I, Zone I, AEx e II
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE CB RoHS USR CNR CSA Gost R ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina
Accessoires
1 2 Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM3 1SNK900001R0000 K900001 50 13.80
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.18
3 4 3 Barrettes de 2 pôles 41 A 30 A Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles JB6-3 1SNK906303R0000 K906303 50 2.10
4 pôles JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles JB6-10 1SNK906310R0000 K906310 20 7.40
5 6
50 pôles JB6-50 1SNK906350R0000 K906350 10 38.10
4 Barrettes de Orange JB85-3 1SNK900603R0000 K900603 10 2.80
jonction interpas
5 Séparateurs 0 mm 0 in Gris foncé CS 1SNK900101R0000 K900101 20 0.20
7 8 de circuits 3 mm 0.118 in CS-R1 1SNK900103R0000 K900103 20 5.20
6 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
Pour fiches test Ø 4 mm 0.160 in TP4 1SNK900205R0000 K900205 20 2.41
7 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.23
9 10 8 Entretoises Pas 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
9 Continuité de blindage SHBS 1SNK900600R0000 K900600 20 3.50
10 Capots de protection Pas 6 mm 0.236 in Transparent PL6 1SNK900619R0000 K900619 10 1.84
11 Repérage Carte vierge Blanc MC612 1SNK150000R0000 K150000 22 10.00
11 MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
Blocs de jonction Vissé de mise à la terre 1SNK161008S0301 - Rév. C
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Mise à la terre Profil aligné avec ZS6 Vert-jaune ZS6-PE 1SNK506150R0000 K506150 20 13.70
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Marché industrie | 3/51
