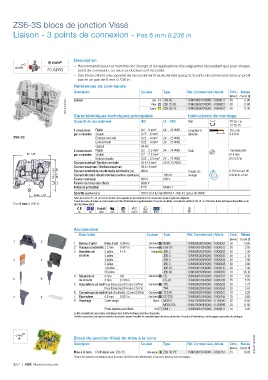

P. 338
ZS6-3S blocs de jonction Vissé
Liaison - 3 points de connexion - 0.236 in
Pas 6 mm
Description
6 mm²
– Recommandé pour les marchés de l'énergie et les applications très exigeantes nécessitant que pour chaque
10 AWG point de connexion, un seul conducteur soit raccordé.
– Ces blocs offrent une capacité de raccordement haute densité (jusqu'à 3 points de connexion) dans un profil
bas et un pas de 6 mm 0.236 in .
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1SNK161075V0014 Jaune ZS6-3S-BL 1SNK506021R0000 K506021 50 11.80
Liaison
ZS6-3S
1SNK506011R0000 K506011
11.80
50
Gris
Bleu
1SNK506067R0000 K506067
50
ZS6-3S-YL
11.80
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 6 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 6 mm² dénuder 0.413 in
ZS6-3S Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A4-B3
2 conducteurs Rigide 0.2 ... 2.5 mm² 24 ... 14 AWG Outil Tournevis plat
62 2.44" par connexion Souple 0.2 ... 2.5 mm² Ø 4 mm
Embout double 0.22 ... 2.5 mm² 24 ... 14 AWG Ø 0.157 in
Courant nominal / Section nominale 32 A / 4 mm² 30 A / 10 AWG
Courant maximum / Section maximum 39 A / 6 mm²
57.2 2.25" 49.7 1.96" Courant nominal de courte durée admissible (1s) 480 A 100 KA Couple de 0.75 N.m ± 0.05
6.64 lb.in ± 0.44
serrage
Courant de court-circuit nominal (conditions spécifiques)
Tension nominale 800 V 600 V
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Sécurité accrue Ex e 550 V 28 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC
35.65 1.40"
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
Pas 6 mm 0.236 in site http://www.abb.fr
CE CB RoHS USR CSA Gost R ATEX IECEx BV
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2
1 Butées d’arrêt Butées d’arrêt 0.394 in Gris foncé BAM3 1SNK900001R0000 K900001 50 13.80
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES6-3S 1SNK505912R0000 K505912 20 2.50
3 Barrettes de 2 pôles 41 A Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles JB6-3 1SNK906303R0000 K906303 50 2.10
3 4 4 pôles JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles JB6-10 1SNK906310R0000 K906310 20 7.40
50 pôles JB6-50 1SNK906350R0000 K906350 10 38.10
4 Séparateurs 0 mm 0 in Gris foncé CS 1SNK900101R0000 K900101 20 0.20
5 6 de circuits 3 mm 0.118 in CS-R1 1SNK900103R0000 K900103 20 5.20
5 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.41
6 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.23
7 8 7 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
8 Repérage Carte vierge Blanc MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
Blocs de jonction Vissé de mise à la terre
Description Couleur Type Réf. Commerciale Article Colis. Masse 1SNK161067S0301
(pièce) (1 pce) g
Mise à la terre Profil aligné avec ZS6-3S Vert-jaune ZS6-3S-PE 1SNK506151R0000 K506151 25 16.20
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
3/52 | ABB Marché industrie
